Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-Q81AA003-C

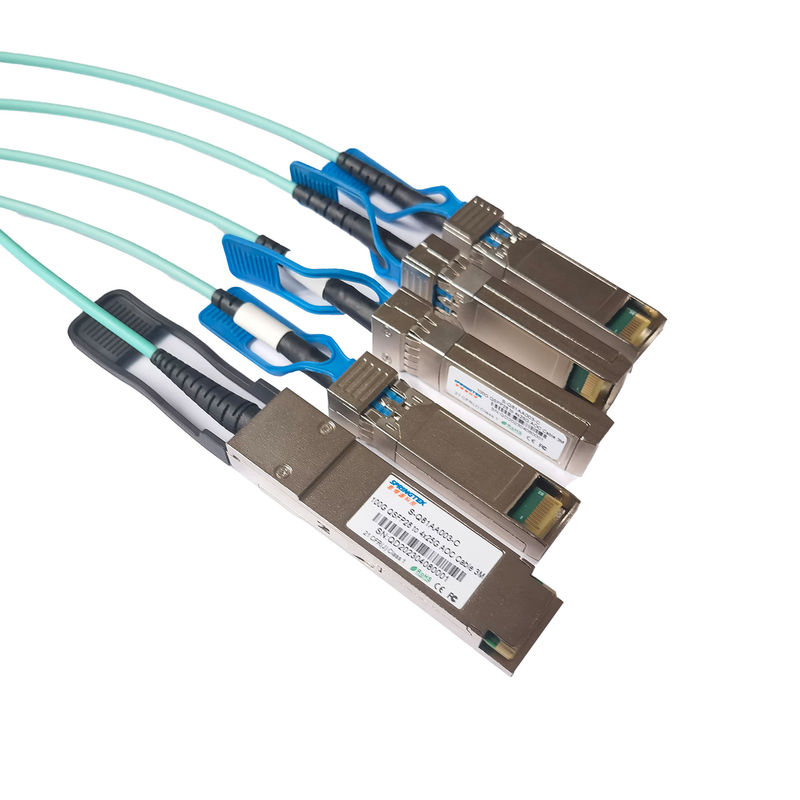

Cáp quang chủ động 100G QSFP28 đến 4x SFP28 850nm 3M
thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
| S-Q81AA003-C | Cáp 100G QSFP28 đến 4x25G AOC 3M | 0~70℃ |
Sự miêu tả
Các cụm Springtek 100G QSFP28 đến 4xSFP28 AOC (Cáp quang chủ động) được thiết kế để hỗ trợ Ethernet 100G/4x25G, InfiniBand 4x EDR và CPRI/eCPRI, phù hợp với trung tâm dữ liệu, HPC (Điện toán hiệu năng cao) và SAN (Mạng khu vực lưu trữ) liên kết lên đến 100m hoặc 300m trên OM4 MMF.
Đặc trưng
Các ứng dụng
Tiêu chuẩntôi
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | tối đa | Đơn vị |
| Nhiệt độ môi trường lưu trữ | tSTG | -40 | 85 | ℃ |
| Độ ẩm hoạt động | hÔ | 5 | 90 | % |
| Điện áp cung cấp điện | Vcc | -0,3 | +3.6 | V |
| Điện áp đầu vào | số VIN | -0,3 | VCC+0,3 | V |
| Ngưỡng hư hỏng, mỗi làn | ĐT | 3.4 | dBm |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | 3.13 | 3.3 | 3,47 | ℃ |
| Độ ẩm hoạt động | RH | 5 | 85 | % | |
| Tốc độ dữ liệu, mỗi làn | PW | 2,5 | W | ||
| Tốc độ dữ liệu, mỗi làn | DR | 25.78125 | Gbps |
Hệ thống điều khiển
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú |
| Swing điện áp đầu vào vi sai | Vin, tr. | 180 | 1100 | mW | ||
| Trở kháng đầu vào vi sai | Rin | - | 100 | - | Om | |
|
Điện áp đầu vào kết thúc đơn Sức chịu đựng |
VinT | -0,3 | 4 | V |
Người nhận
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú |
| Điện áp đầu ra kết thúc đơn | -0,3 | 4 | V | |||
|
Điện áp đầu ra vi sai Swing |
Vout, pp | 300 | 850 | mVpp |
Thông tin giám sát chẩn đoán kỹ thuật số
| Tham số | Sự chính xác | Sự định cỡ | Ghi chú |
| Nhiệt độ | ±3°C | Nội bộ | 0~70℃ |
| Vôn | ±3% | Nội bộ | 3.1~3.5V |
| Xu hướng hiện tại | ±10% | Nội bộ | Được chỉ định bởi giá trị bình thường |
| Năng lượng TX | ±3dB | Nội bộ | -8,4~2,4dBm |
| Công suất RX | ±3dB | Nội bộ | -10,3~2,4dBm |
