Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-Q52AA003-C

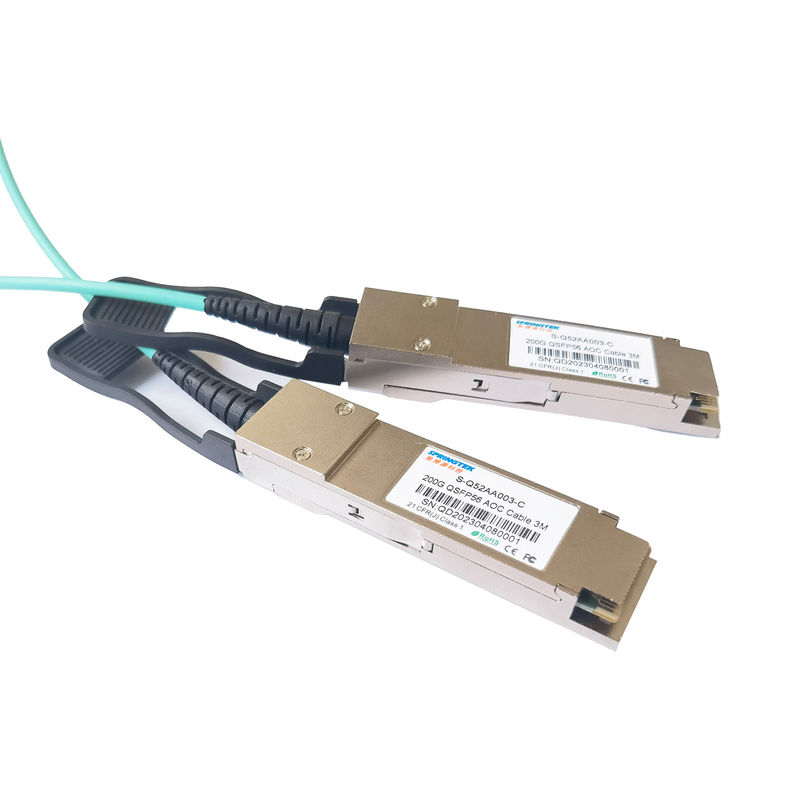

Cáp quang chủ động 200G QSFP56 đến QSFP56 Sử dụng dây cáp quang AOC OM3 cho thiết bị trung tâm dữ liệu
thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
| S-Q52AA003-C |
Cáp AOC 200G QSFP56 3M |
0~70℃ |
Sự miêu tả
Các mô-đun Bộ thu phát quang Springtek 200G QSFP56 được thiết kế để sử dụng trong các liên kết Ethernet 200 Gigabit qua sợi quang đa chế độ OM3/OM4/OM5.Chúng tuân thủ thông số kỹ thuật QSFP MSAandwith IEEE 802.3cd 200GBASE-SR4.Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C theo quy định của CMIS V4.0.
Bộ thu phát quang Springtek 200G QSFP56 tuân thủ RoHS 2.0 và không có chì theo Chỉ thị2011/65/EU.
Đặc trưng
Các ứng dụng
Xếp hạng tối đa tuyệt đối
Cần lưu ý rằng hoạt động vượt quá bất kỳ xếp hạng tối đa tuyệt đối riêng lẻ nào có thể gây hư hỏng vĩnh viễn cho mô-đun này.
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Nhiệt độ bảo quản | TS. | -20 | - | 85 | ℃ |
| Độ ẩm tương đối | RH | 0 | - | 85 | % |
| Trường hợp nhiệt độ hoạt động | trường hợp | 0 | - | 70 | ℃ |
| Cung cấp hiệu điện thế | VCC | -0,5 | - | 3.6 | V |
Điều kiện hoạt động được đề xuất
Môi trường vận hành được khuyến nghị chỉ định các tham số mà các đặc tính điện và quang giữ được trừ khi có ghi chú khác.
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Điện áp cung cấp điện | VCC | 3.135 | 3.300 | 3.465 | V |
| Nhiệt độ trường hợp hoạt động | tC | 0 | 25 | 70 | °C |
Hệ thống điều khiển
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Tốc độ báo hiệu trên mỗi làn đường | PRBS31Q@26.5625Gbd PAM4 | Gb/giây | |||
| Bước sóng trung tâm | C | 840 | 850 | 860 | bước sóng |
| Trở kháng đầu vào vi sai | zin | 90 | 100 | 110 | Om |
| Điện áp đầu vào vi phân | Vin | -- | 900 | - | mVp-p |
| chấm dứt khác biệt không phù hợp | - | - | - | 10 | % |
| Điện áp chế độ chung DC | - | -350 | - | 2850 | mV |
Người nhận
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Tốc độ báo hiệu trên mỗi làn đường | PRBS31Q@26.5625Gbd PAM4 | Gb/giây | |||
| Bước sóng trung tâm | lC | 840 | 850 | 860 | bước sóng |
| chấm dứt khác biệt không phù hợp | - | - | - | 10 | % |
| Trở kháng đầu ra vi sai | Zout | 90 | 100 | 110 | Om |
| Điện áp đầu ra vi sai | Vút | - | - | 900 | mVp-p |
| Điện áp chế độ chung DC | - | -350 | 2850 | mV | |
| Tốc độ bit lỗi | BER | - | - | 2.4E-4 | PRBS31Q@26.5625Gbd PAM4 |
