Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QS4085M01-CD

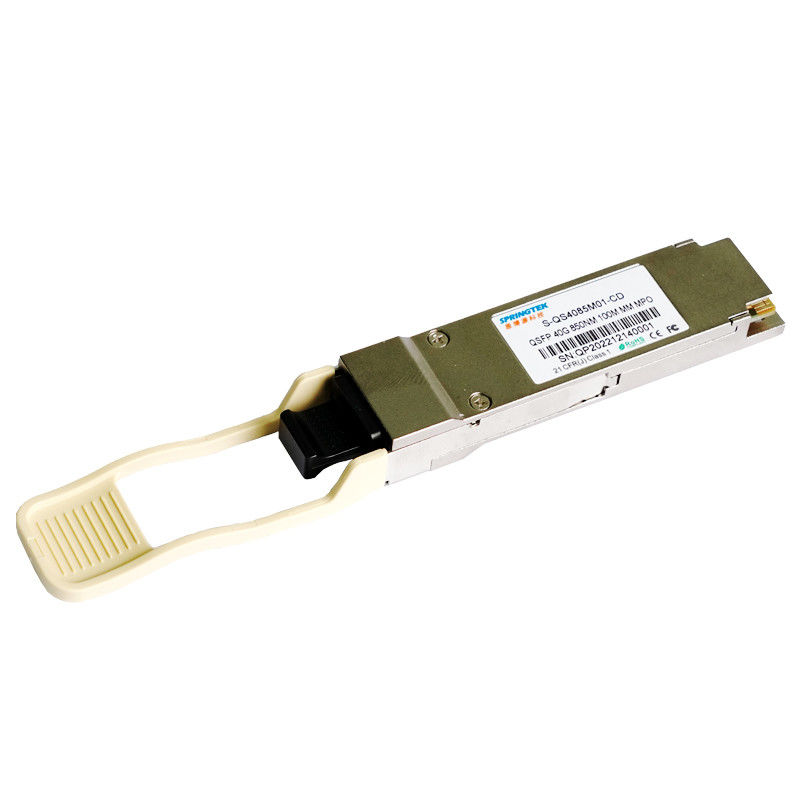

Mô-đun thu phát quang học tương thích 40G MM Arista QSFP + 850nm 100M MPO
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, Với DDM |
Sự miêu tả
Bộ thu phát Springtek 40G SR4 QSFP+ được thiết kế để đáp ứng các yêu cầu của mạng ethernet 40G, bao gồm cả việc mở rộng các liên kết 10G SR qua OM3 MMF lên đến 100m.Nó tương thích với QSFP+ MSA, IEEE 802.3ba.Nó tiết kiệm chi phí, tiêu thụ điện năng thấp với một nguồn điện 3,3V duy nhất.Nó được chế tạo với lớp vỏ hoàn toàn bằng kim loại và có kích thước nhỏ gọn để có hiệu suất EMI vượt trội.
Đặc trưng
Nguồn +3.3V đơn
Nhiệt độ hoạt động:0 đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR InfniBand
Đột phá lên 4 x 10GBASE-SR
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,46 | V |
| Tổng điện năng tiêu thụ | P | - | - | 1,5 | W |
| Tốc độ dữ liệu | BR | - | 10.3125 | - | Gbps |
Đặc điểm điện từ
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | Ghi chú | ||
| Swing điện áp đầu vào vi sai | VTRONG | 180 | - | 1200 | mV | |||
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω | |||
| Mất đầu vào vi sai | Theo IEEE P802.3ba 86A.4.1.1 | dB | 10 MHz đến 11,1 GHz | |||||
| Mất hoàn trả đầu vào khác biệt với chế độ chung | 10 | - | - | dB | 10 MHz đến 11,1 GHz | |||
| J2 Dung sai Jitter | J2T | 0,17 | - | - | giao diện người dùng | Theo IEEE P802.3ba 86A.4.1 | ||
| J9 Dung sai Jitter | J9T | 0,29 | - | - | giao diện người dùng | |||
| Đặc tính điện của máy thu | ||||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |||
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 900 | mV | |||
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω | |||
| Đầu ra chênh lệch mất trở lại | Theo IEEE P802.3ba 86A.4.2.1 | dB | 10 MHz đến 11,1 GHz | |||||
| Mất trở lại đầu ra chế độ chung | Theo IEEE P802.3ba 86A.4.2.2 | dB | 10 MHz đến 11,1 GHz | |||||
| Thời gian chuyển đổi đầu ra, 20% đến 80% | 28 | - | - | ps | Theo IEEE P802.3ba 86A.4.2 | |||
| Đầu ra jitter jitter | J2O | - | - | 0,42 | giao diện người dùng | |||
| Đầu ra J9 Jitter | J9O | - | - | 0,65 | giao diện người dùng | |||
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Đặc điểm máy phát | ||||||
| Loại laze | VCSEL | |||||
| Bước sóng trung tâm | λ | 840 | 850 | 860 | bước sóng | |
| Độ rộng phổ RMS | ∆λ | - | - | 0,4 | bước sóng | |
| Công suất phóng trung bình, mỗi làn | PNGOÀI | -7,6 | - | 2.4 | dBm | |
|
Sự khác biệt về sức mạnh phóng giữa bất kỳ hai làn (OMA) |
DPx | - | - | 4 | dB | |
| Công suất cực đại, mỗi làn | PPx | - | - | 4 | dBm | |
| Tỷ lệ tuyệt chủng | cấp cứu | 3 | - | - | dB | |
| Máy phát phân tán hình phạt | TDP | -- | -- | 3,5 | dB | |
| Công suất khởi động trung bình của máy phát TẮT, mỗi làn | PTẮT | - | - | -30 | dBm | |
| Khả năng chịu suy hao quang học | ORL | - | - | 12 | dB | |
|
mặt nạ mắt máy phát định nghĩa{X1,X2,X3,Y1,Y2,Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| Đặc điểm máy thu | ||||||
| Loại máy thu trên mỗi làn | GHIM | |||||
| Bước sóng máy thu | λ | 840 | 850 | 860 | bước sóng | |
| Công suất trung bình ở đầu vào nhận, mỗi làn | PXPx | - 9,5 | - | 2.4 | dBm | |
| Độ nhạy máy thu căng thẳng trong OMA | SRS | - | - | -5,4 | dBm | 1 |
| Xác nhận LOS | LOSA | -30 | - | - | dBm | |
| LOS hủy xác nhận | MẤT | - | - | -12 | dBm | |
| độ trễ LOS | MẤT | 0,5 | dB | |||
| Máy thu phản xạ | Rfl | -12 | dB | |||
| ghi chú | ||||||
| 1.Đo bằng PRBS 231-1 mẫu kiểm tra, @10,3125Gb/s, BER<1E-12. | ||||||
