Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-PP2531L10-CD

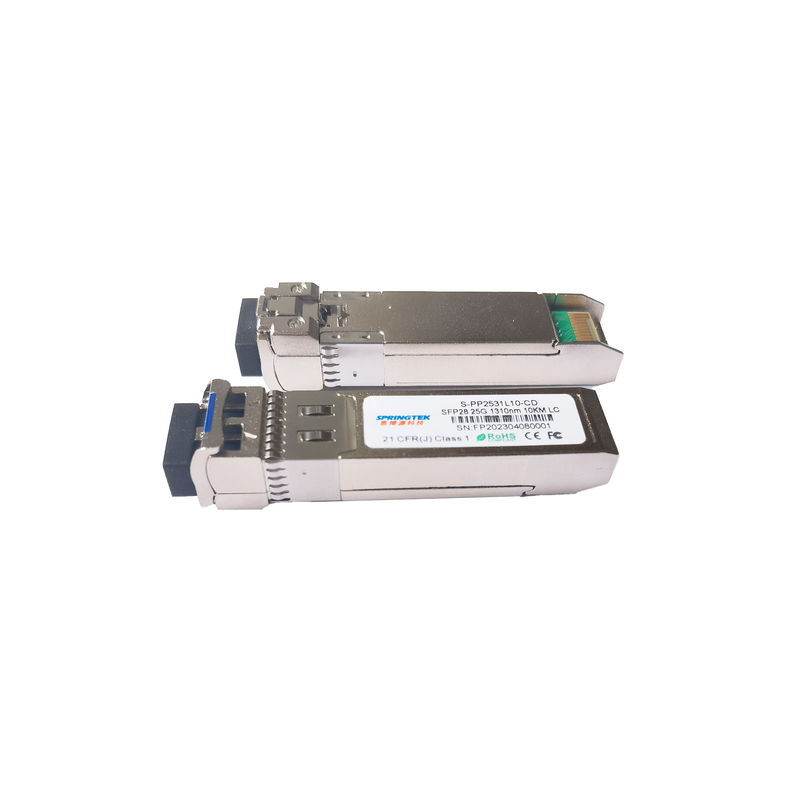

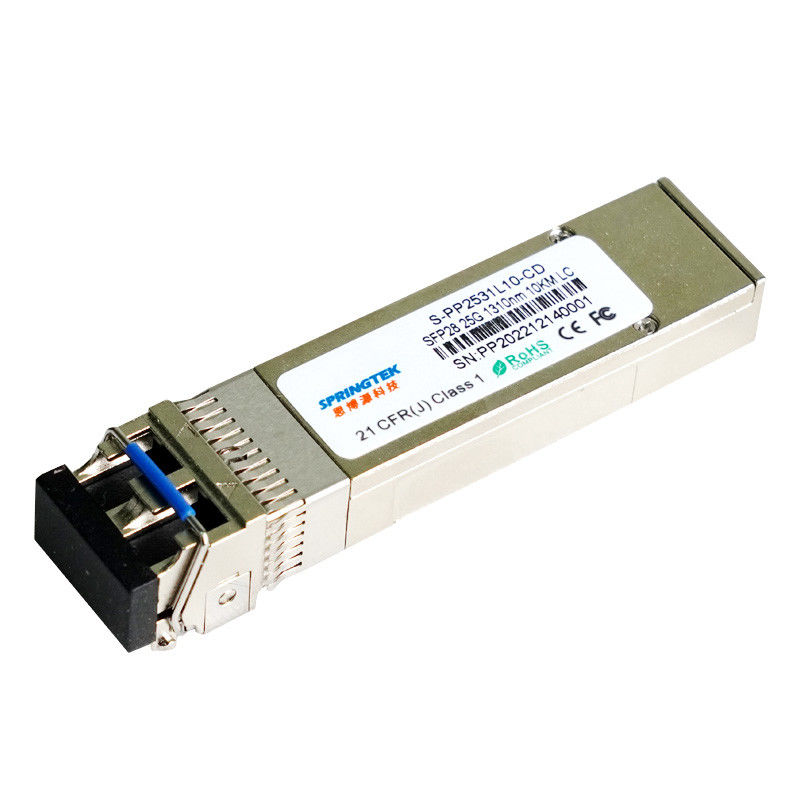

25Gbps 1310nm10km SFP28Mô-đun thu phát quang
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-PP2531L10-CD | SFP28, 25,78Gbps, 1310nm, LC,SMF, 10km , 0ºC~+70ºC, Với DDM |
Sự miêu tả
Bộ thu phát Springtek SFP28 được thiết kế để truyền và nhận dữ liệu quang qua sợi quang đơn mode cho chiều dài liên kết 10km.
Giao diện điện mô-đun 10km SFP28 tuân thủ các thông số kỹ thuật điện SFI.Trở kháng đầu vào của máy phát và đầu ra của máy thu là chênh lệch 100 Ohms.Các dòng dữ liệu được ghép nối AC bên trong.Mô-đun này cung cấp khả năng kết thúc vi sai và giảm vi sai sang chuyển đổi chế độ chung để kết thúc tín hiệu chất lượng và EMI thấp.
Đặc trưng
Giao diện quang LC Duplex
Máy phát DFB 1310nm, máy thu PIN
Áp dụng cho kết nối SMF 10km
Vỏ hoàn toàn bằng kim loại cho hiệu suất EMI vượt trội
Nguồn điện đơn 3,3V
Công suất tiêu thụ tối đa 1,5W
Giải pháp SFP+ tiết kiệm chi phí, cho phép cổng cao hơn
mật độ và băng thông lớn hơn
Nhiệt độ trường hợp hoạt động: 0 đến +70°C
Tương thích với RoHS
Các ứng dụng
eCPRI&CPRI
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | +70 | °C | |
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Nguồn cung hiện tại | TÔIcc | 600 | m | ||
| Tốc độ dữ liệu | BR | - | 25,78 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Swing điện áp đầu vào vi sai | VTRONG | 200 | - | 900 | mV |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC+0,3 | V |
| Máy phát kích hoạt điện áp | VVN | 0 | - | 0,8 | V |
| tLỖIlogic cao | Vtfh | 2.4 | - | VCC | V |
| tLỖILogic thấp | VTFL | VEE | - | VEE+0,4 | V |
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 850 | mV |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω |
| LOS khẳng định điện áp | VLOSA | 2.4 | - | VCC | V |
| LOS De-khẳng định điện áp | VMẤT | VEE | - | VEE+0,4 | V |
Đặc tính quang và điện
| Đặc tính điện của máy phát | ||||||||||
| Tham số | Biểu tượng | tối thiểu | đánh máy. | tối đa. | Đơn vị | Ghi chú | ||||
| Phạm vi bước sóng trung tâm | λ | 1295 | 1310 | 1325 | bước sóng | |||||
| Độ rộng phổ @-20dB | Δλ | - | - | 1 | bước sóng | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | - | dB | |||||
| Ra mắt điện quang | bĩu môi | -7 | - | 2 | dBm | 1 | ||||
| Biên độ điều chế quang học | OMA | -4 | - | 2.2 | dBm | |||||
| Khởi động nguồn trong OMA-TDP | -5 | dB | ||||||||
| Hình phạt phân tán máy phát | TDP | - | - | 2.7 | dB | |||||
| Công suất khởi động trung bình của máy phát TẮT | -20 | dBm | ||||||||
| Tỷ lệ tuyệt chủng | cấp cứu | 3 | - | - | dB | |||||
| Độ ồn cường độ tương đối | RIN | - | - | -130 | dB/Hz | |||||
| sơ đồ mắt | Phù hợp với mặt nạ mắt IEEE802.3cc khi được lọc | |||||||||
| Đặc tính điện của máy thu | ||||||||||
| Tham số | Biểu tượng | tối thiểu | đánh máy. | tối đa. | Đơn vị | Ghi chú | ||||
| Điều hành bước sóng trung tâm | λ | 1295 | 1310 | 1325 | bước sóng | |||||
| Máy thu không căng thẳng Độ nhạy OMA | Sen | - | - | -12 | dBm | 2 | ||||
| Công suất máy thu tối đa OMA | - | - | 2.2 | dBm | ||||||
| Máy thu phản xạ | RFL | - | - | -26 | dB | |||||
| Xác nhận LOS | LOSA | -30 | - | - | dBm | |||||
| LOS hủy xác nhận | MẤT | - | - | -14 | dBm | |||||
| độ trễ LOS | MẤT | 0,5 | - | - | dB | |||||
| Ghi chú: | ||||||||||
|
1. Số liệu công suất trung bình chỉ mang tính tham khảo, theo IEEE 802.3cc. 2. Được đo bằng 231-1 PRBS@25.78125Gbps,BER<5E-5 |
||||||||||
