Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-SP1G55LA0-CD

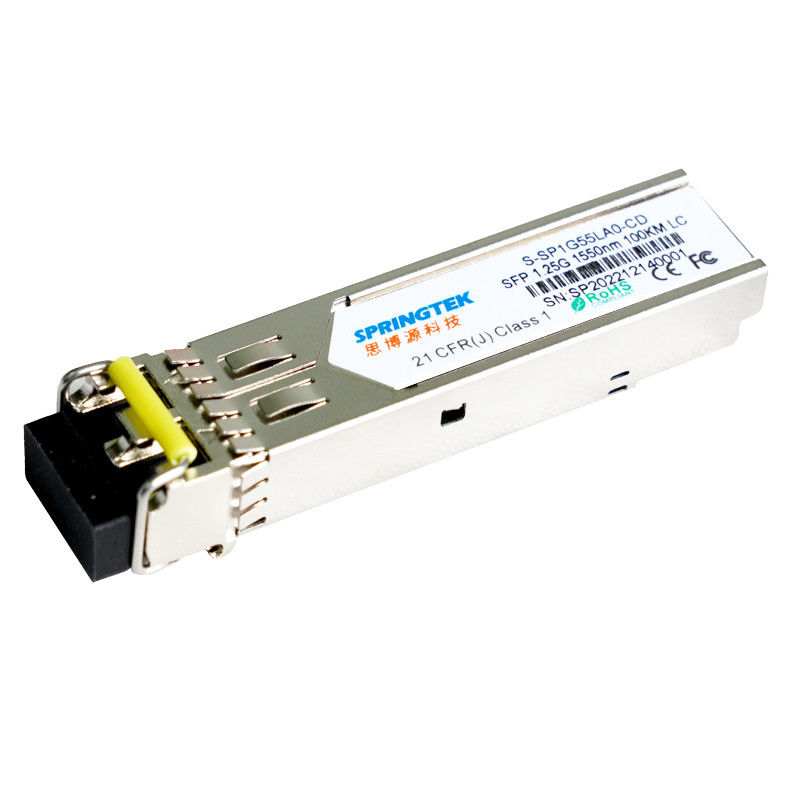

Mô-đun quang song công Springtek S-SP1G55LA0-CD 1.25G 1550nm LC Bộ thu phát sợi quang 100km của Cisco tương thích
thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-SP1G55LA0-CD | SFP, 1.25Gbps, 1550nm, SM, 100km, LC,0ºC~+70ºC, Với DDM |
| S-SP1G55LA0-ID | SFP, 1.25Gbps, 1550nm, SM, 100km,LC, -40ºC~+85ºC, Với DDM |
Sự miêu tả
Bộ thu phát Springtek SFP là các mô-đun hiệu suất cao, tiết kiệm chi phí, hỗ trợ khoảng cách truyền 1,25Gbps và 40km với SMF.
Bộ thu phát Springtek SFP là các mô-đun hiệu suất cao, tiết kiệm chi phí, hỗ trợ khoảng cách truyền 1,25Gbps và 100km với SMF.
Bộ thu phát bao gồm ba phần: bộ phát LD 1550nm, đi-ốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng chuyển đổi (TIA).Các mô-đun Springtek SFP đáp ứng các yêu cầu về an toàn laser loại I.
Bộ thu phát tương thích với Thỏa thuận đa nguồn SFP (MSA) và SFF-8472.Để biết thêm thông tin, vui lòng tham khảo SFP MSA.
Đặc trưng
Hoạt động 1,25Gbps
Nguồn đơn +3.3V
Hiệu suất cao và tiết kiệm chi phí
Bộ tách sóng quang LD và PIN 1550nm cho truyền phát 100km
Tuân thủ SFP MSAand SFF-8472 với ổ cắm LC song công
Giám sát chẩn đoán kỹ thuật số
Tương thích với SONET OC-24
Nhiệt độ trường hợp vận hành:0 đến +70°C -40 đến +85°C
Tuân thủ RoHS (không chì)
Các ứng dụng
Kênh sợi quang Gigabit
Chuyển sang giao diện Switch
Các ứng dụng bảng nối đa năng đã chuyển đổi
Giao diện bộ định tuyến/máy chủ
Các hệ thống truyền dẫn quang khác
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 |
% |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Nguồn cung hiện tại | TÔIcc | - | - | 300 | m |
| Tốc độ dữ liệu | BR | - | 1,25 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |
| Swing điện áp đầu vào vi sai | VTRONG | 400 | - | 2000 | mV | |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω | |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC+0,3 | V | |
| Máy phát kích hoạt điện áp | VVN | 0 | - | 0,8 | V | |
| tLỖIlogic cao | Vtfh | 2.4 | - | VCC | V | |
| tLỖILogic thấp | VTFL | VEE | - | VEE+0,4 | V | |
| Đặc tính điện của máy thu | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 400 | - | 1000 | mV | |
| Giá trị đầu ra vi sai Rx | zNGOÀI | - | 100 | - | Ω | |
| LOS khẳng định điện áp | VLOSA | 2.4 | - | VCC | V | |
| LOS De-khẳng định điện áp | VMẤT | VEE | - | VEE+0,4 | V | |
Đặc tính quang và điện
| Đặc điểm máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Loại laze | LD | |||||
| Tốc độ dữ liệu | - | - | 1,25 | - | Gb/giây | |
| Phạm vi bước sóng trung tâm | λ | 1480 | 1550 | 1580 | bước sóng | |
| Độ rộng phổ @-20dB | Δλ | - | - | 1 | bước sóng | |
| Công suất khởi động trung bình của máy phát TẮT | PTẮT | - | - | -40 | dBm | |
| Ra mắt điện quang | bĩu môi | 0 | - | 5 | dBm | 1 |
| Tỷ lệ tuyệt chủng | cấp cứu | 9 | - | - | dB | |
| Đặc điểm máy thu | ||||||
| Loại máy thu | GHIM | |||||
| Tốc độ dữ liệu | - | - | 1,25 | - | Gb/giây | |
| Điều hành bước sóng trung tâm | λ | 1260 | - | 1610 | bước sóng | |
| Độ nhạy của máy thu | Sen | - | - | -28 | dBm | 2 |
| Quá tải máy thu | PĐÃ NGỒI | -3 | - | - | dBm | |
| Xác nhận LOS | LOSA | -35 | - | - | dBm | |
| LOS hủy xác nhận | MẤT | - | - | -28 | dBm | |
| độ trễ LOS | MẤT | 0,5 | 3 | 5 | dB | |
| ghi chú | ||||||
|
1. Các số liệu về công suất trung bình chỉ mang tính tham khảo, được chỉ định trong IEEE802.3z 2. Đo bằng 27-1 PRBS@1.25Gbps,BER<10-12 |
||||||
Thông số kỹ thuật chung
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Tốc độ bit | BR | - | 1,25 | - | Gb/giây | |
| Tỷ lệ lỗi bit | BER | - | - | 10-12 |
