Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QP1AA010-C

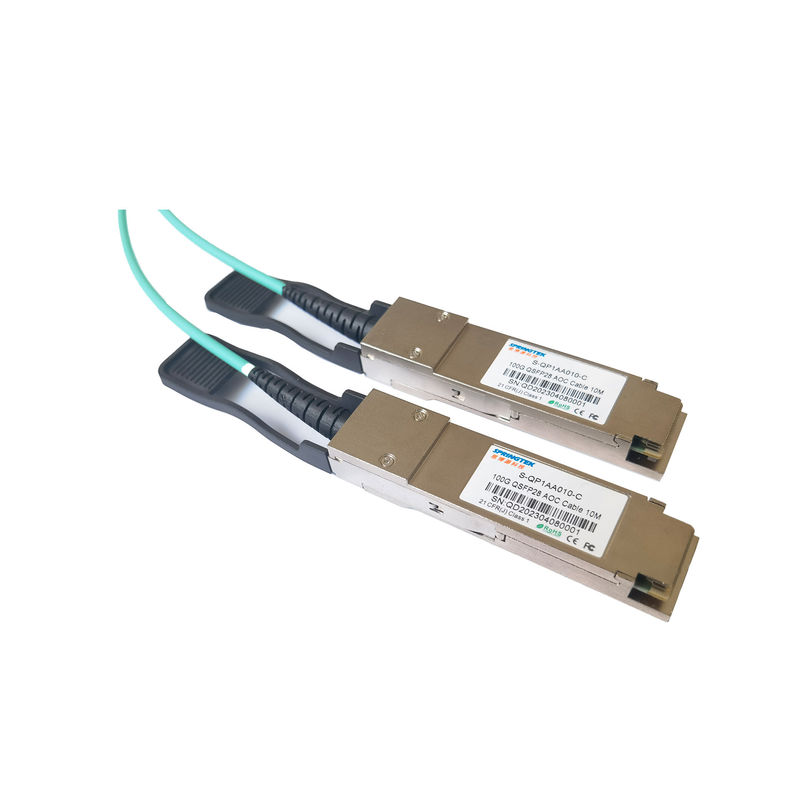

Cáp 100G QSFP28 đến QSFP28 AOC 10M
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
| S-QP1AA010-C | Cáp AOC 100G QSFP28 10M | 0~70℃ |
Sự miêu tả
Sản phẩm này là AOC QSFP8 sợi quang song song, có thể cắm, bốn kênh cho 100 Gigabit Ethernet, ứng dụng EDR Infiniband.Bộ thu phát này là một mô-đun hiệu suất cao dành cho các ứng dụng kết nối và liên lạc dữ liệu nhiều làn trong phạm vi ngắn.Nó tích hợp bốn làn dữ liệu theo mỗi hướng với băng thông 100Gbps.
Chiều dài của Cáp quang chủ động Springtek 100G QSFP28 lên tới 70 mét so với OM3 MMF hoặc 100 mét so với OM4 MMF.Các mô-đun này được thiết kế để hoạt động trên các hệ thống sợi quang đa chế độ sử dụng bước sóng danh nghĩa là 850nm.Giao diện điện sử dụng đầu nối loại 38 cạnh tiếp xúc.
Đặc trưng
Các ứng dụng
Tiêu chuẩntôi
Xếp hạng tối đa tuyệt đối
Cần lưu ý rằng hoạt động vượt quá bất kỳ xếp hạng tối đa tuyệt đối riêng lẻ nào có thể gây hư hỏng vĩnh viễn cho mô-đun này.
| Tham số | Biểu tượng | tối thiểu | tối đa | Đơn vị |
| Nhiệt độ môi trường lưu trữ | tSTG | -40 | 85 | ℃ |
| Nhiệt độ trường hợp hoạt động | Tc | 0 | 70 | ℃ |
| Độ ẩm hoạt động | hÔ | 5 | 85 | % |
| Điện áp cung cấp điện | Vcc | 0 | +3.6 | V |
Điều kiện hoạt động được đề xuất
Môi trường vận hành được khuyến nghị chỉ định các tham số mà các đặc tính điện và quang giữ được trừ khi có ghi chú khác.
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú |
| trường hợp điều hành Nhiệt độ |
TC | 0 | 25 | 70 | °C | |
| Điện áp cung cấp điện | Vcc | 3.135 | 3.3 | 3.465 | V | |
| Tốc độ dữ liệu, mỗi làn | 25.78125 | Gb/giây | ||||
| Độ chính xác tốc độ dữ liệu | -100 | 100 | ppm | |||
| Kiểm soát điện áp đầu vào cao | 2 | Vcc | V | |||
| Kiểm soát điện áp đầu vào thấp | 0 | 0,8 | V |
Hệ thống điều khiển
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú |
| Quá tải chênh lệch điện áp pk-pk |
TP1a | 900 | mV | |||
| Điện áp chế độ chung (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| chấm dứt vi sai Điện trở không phù hợp |
TP1 | 10 | % | Ở tốc độ 1 MHz | ||
| Mất lợi nhuận chênh lệch (SDD11) |
TP1 | Xem CEI-28G-VSR phương trình 13-19 |
dB | |||
| Chế độ chung để vi sai chuyển đổi và sự khác biệt để Chuyển đổi chế độ chung (SDC11, SCD11) |
TP1 | Xem CEI- 28G-VSR phương trình 13-20 |
dB | |||
Kiểm tra đầu vào căng thẳng |
TP1a | Xem Phần CEI-28G-VSR 13.3.11.2.1 |
Người nhận
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú |
| Điện áp chênh lệch, pk-pk | TP4 | 900 | mV | |||
| Điện áp chế độ chung (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Tiếng ồn chế độ chung, RMS | TP4 | 17,5 | mV | |||
| chấm dứt vi sai Điện trở không phù hợp |
TP4 | 10 | % | Ở 1 MHz | ||
| Mất lợi nhuận chênh lệch (SDD22) |
TP4 | Xem CEI-28G-VSR phương trình 13-19 |
dB | |||
| Chế độ chung để vi sai chuyển đổi và sự khác biệt để Chuyển đổi chế độ chung (SDC22, SCD22) |
TP4 | Xem CEI-28G-VSR phương trình 13-21 |
dB | |||
| Chế độ phổ biến Return Loss (SCC22) |
TP4 | -2 | dB | 3 | ||
| Thời gian chuyển tiếp, 20 đến 80% | TP4 | 9,5 | ps | |||
| Nhắm mắt dọc (VEC) | TP4 | 5,5 | dB | |||
| Chiều rộng mắt ở xác suất 10-15 (EW15) |
TP4 | 0,57 | giao diện người dùng | |||
| Chiều cao mắt ở mức 10-15 cướp (EH15) |
TP4 | 228 | mV | |||
| Ghi chú: 1. Mỗi thiết bị đầu cuối. 2. Vcm được tạo bởi máy chủ.Đặc điểm kỹ thuật bao gồm các hiệu ứng của điện áp bù mặt đất. 3. Từ 250MHz đến 30GHz |
||||||
