Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:

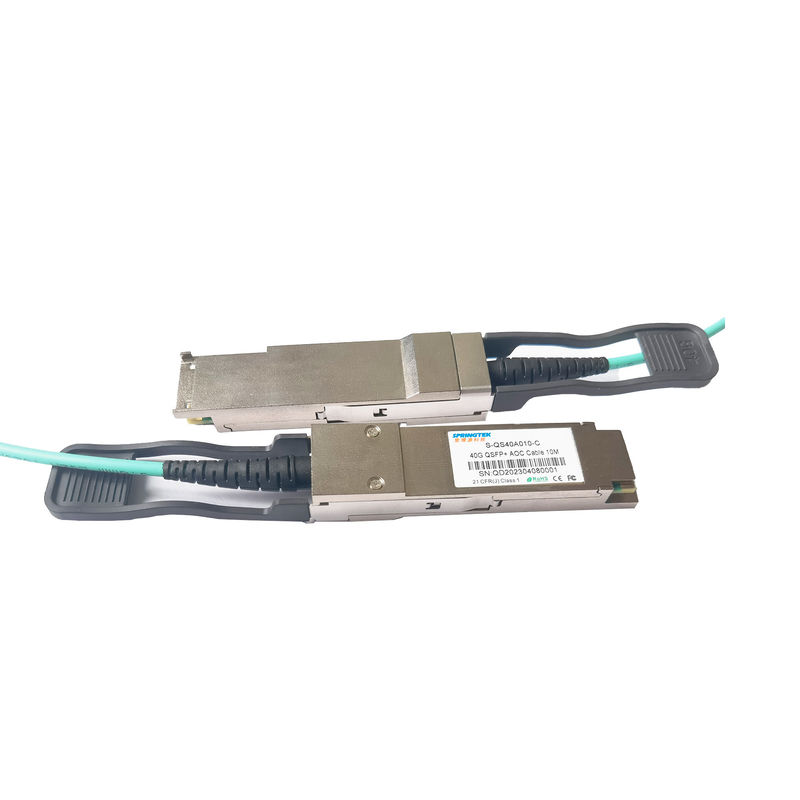

S-QS40A010-C
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
| S-QS40A010-C |
Cáp 40G QSFP+ AOC 10M |
0~70℃ |
Sự miêu tả
Sản phẩm Springtek 40G QSFP+AOC là cáp quang hoạt động song song tốc độ dữ liệu cao, khắc phục giới hạn băng thông của cáp đồng truyền thống.Springtek 40G QSFP+AOC cung cấp 4 kênh truyền dữ liệu độc lập và 4 kênh nhận dữ liệu thông qua các sợi ruy băng đa chế độ, mỗi kênh có khả năng hoạt động 10Gb/giây. Do đó, có thể đạt được tốc độ truyền dữ liệu tổng hợp 40Gb/giây trên 100 mét bằng cách này sản phẩm, để hỗ trợ trao đổi dữ liệu điện toán cực nhanh.
Sản phẩm Springtek được thiết kế với yếu tố hình thức, kết nối quang/điện theo Thỏa thuận đa nguồn QSFP + (MSA). Sản phẩm được thiết kế để đáp ứng các điều kiện vận hành bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
Đặc trưng
Các ứng dụng
Tiêu chuẩntôi
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | tối đa | Đơn vị |
| Nhiệt độ môi trường lưu trữ | tSTG | -40 | 85 | ℃ |
| Nhiệt độ trường hợp hoạt động | Tc | 0 | 70 | ℃ |
| Độ ẩm hoạt động | hÔ | 5 | 85 | % |
| Điện áp cung cấp điện | Vcc | 0 | +3.6 | V |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | 3.13 | 3.3 | 3,47 | V |
| Kiểm soát điện áp đầu vào cao | 2 | VCC | V | ||
| Kiểm soát điện áp đầu vào thấp | 0 | 0,8 | V | ||
| Tốc độ dữ liệu, mỗi làn | 10.3125 | 11.2 | Gbps |
Hệ thống điều khiển
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú |
|
Dung sai điện áp đầu vào kết thúc đơn |
-0,3 | 4 | V | |||
|
Dung sai điện áp đầu vào ở chế độ chung AC |
15 | mV | RMS | |||
|
Ngưỡng dao động điện áp đầu vào vi sai |
50 | mVpp |
LOSA Ngưỡng |
|||
| Swing điện áp đầu vào vi sai | Vin, tr. | 180 | 1200 | mVpp | ||
| Trở kháng đầu vào vi sai | zin | 90 | 100 | 110 | Om | |
|
Dung sai điện áp đầu vào một lần kết thúc |
-0,3 | 4 | V | |||
| Thông số S đầu vào vi sai | SDD11 | < -12 + 2 × SQRT(f), với f tính bằng GHz. | dB | 0,01-4,1GHz | ||
| < -6,3 + 13 × log10(f/5,5), với f tính bằng GHz | dB | 4.1-11.1GHz | ||||
|
Chuyển đổi chế độ khác biệt phản ánh sang chế độ chung |
SCD11 | -10 | dB | 0,01-11,1GHz | ||
Người nhận
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú |
| Điện áp đầu ra kết thúc đơn | -0,3 | 4 | V | |||
|
Điện áp đầu ra chế độ chung AC |
7,5 | mV | RMS | |||
|
Điện áp đầu ra vi sai Swing |
Vout, pp | 400 | 800 | mVpp | ||
| Trở kháng đầu ra vi sai | Zout | 90 | 100 | 110 | Om | |
|
Thông số S đầu ra vi sai |
SDD22 | < -12 + 2 × SQRT(f ), với f tính bằng GHz | dB | 0,01-4,1GHz | ||
| < -6,3 + 13 × log10(f/5,5), với f tính bằng GHz | dB | 4.1-11.1GHz | ||||
|
Chế độ chung Hệ số phản xạ đầu ra |
SCC22 | < -7 + 1,6×f, với f tính bằng GHz | dB | 0,01-2,5GHz | ||
| -3 | dB | 2,5-11,1GHz | ||||
| Tổng Jitter | 0,38 | giao diện người dùng | ||||
| Jitter xác định | 0,64 | giao diện người dùng | ||||
