Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-PP25A007-C

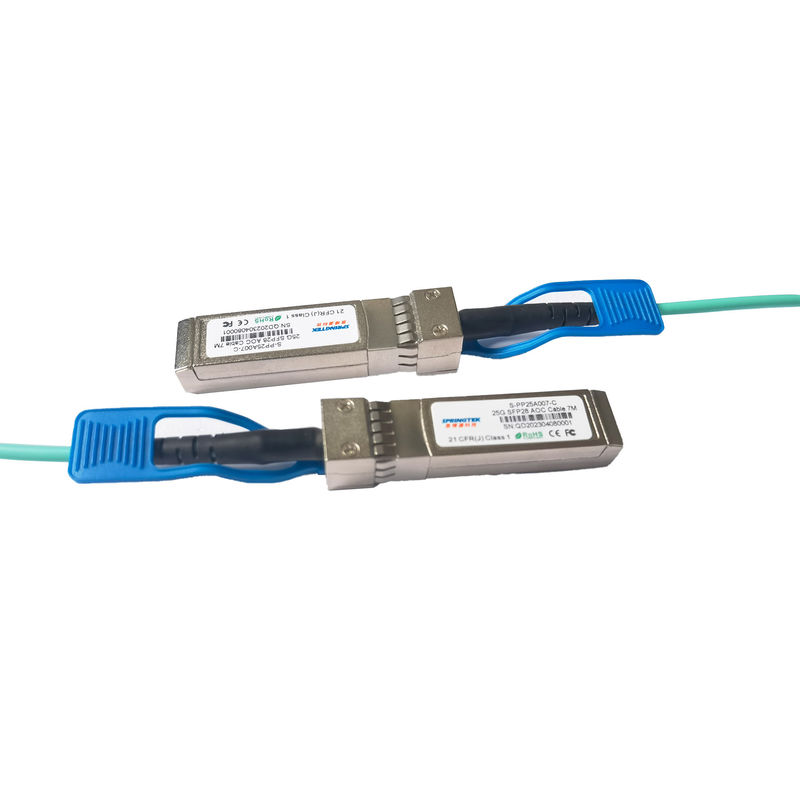

Cáp AOC 25G SFP28 đến SFP28 7M
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
| S-PP25A007-C | Cáp AOC 25G SFP28 7M | 0~70℃ |
Sự miêu tả
Cáp quang chủ động Springtek SFP28 là cụm sợi quang gắn trực tiếp với đầu nối SFP28.Chúng phù hợp với khoảng cách rất ngắn và cung cấp một cách hiệu quả về chi phí để kết nối trong các giá đỡ và trên các giá đỡ liền kề.
Chiều dài của Cáp quang chủ động Springtek SFP28 lên tới 70 mét so với OM3 MMF hoặc 100 mét so với OM4 MMF.Mô-đun này được thiết kế để hoạt động trên các hệ thống sợi quang đa mode sử dụng bước sóng danh nghĩa là 850nm.
Đặc trưng
Các ứng dụng
Tiêu chuẩntôi
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | tối đa | Đơn vị |
| Nhiệt độ bảo quản | ts | -20 | +85 | °C |
| Nhiệt độ trường hợp hoạt động | Tc | 0 | 70 | °C |
| Độ ẩm hoạt động | RH | 0 | 85 | % |
| Cung cấp hiệu điện thế | Vcc | -0,3 | 3.6 | V |
|
Ghi chú: Hư hỏng có thể xảy ra nếu bộ thu phát phải chịu các điều kiện vượt quá giới hạn. |
||||
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Nhiệt độ trường hợp hoạt động | Tc | 0 | +70 | °C | |
| Cung cấp hiệu điện thế | Vcc | 3.135 | 3.3 | 3.465 | V |
| Nguồn cung hiện tại | Icc | 300 | m | ||
| Tốc độ bit | BR | 25.78125 | Gbps |
Hệ thống điều khiển
Các đặc tính điện sau đây được xác định trong Môi trường Hoạt động được Khuyến nghị trừ khi có quy định khác.
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú |
| Quá tải chênh lệch điện áp pk-pk | TP1a | 900 | mV | |||
| Điện áp chế độ chung (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Kháng chấm dứt vi sai không phù hợp | TP1 | 10 | % | Ở tốc độ 1 MHz | ||
| Mất chênh lệch trở lại (SDD11) | TP1 | Xem CEI-28G-VSR phương trình 13-19 |
dB | |||
| Chuyển đổi Chế độ chung sang Vi sai và chuyển đổi Vi sai sang Chế độ chung (SDC11, SCD11) | TP1 | Xem CEI-28G-VSR phương trình13-20 |
dB | |||
Kiểm tra đầu vào căng thẳng |
TP1a | Xem phần CEI-28G-SR13.3.11.2.1 |
Người nhận
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú |
| Điện áp chênh lệch, pk-pk | TP4 | 900 | mV | |||
| Điện áp chế độ chung (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Tiếng ồn chế độ chung, RMS | TP4 | 17,5 | mV | |||
| Kháng chấm dứt vi sai không phù hợp | TP4 | 10 | % | Ở 1 MHz | ||
| Mất chênh lệch trở lại (SDD22) | TP4 | Xem CEI-28G-VSR phương trình13-19 |
dB | |||
| Chuyển đổi chế độ chung sang vi sai và chuyển đổi vi sai sang chế độ chung (SDC22, SCD22) | TP4 | Xem CEI-28G-VSR phương trình13-21 |
dB | |||
| Mất mát trở lại chế độ chung (SCC22) | TP4 | -2 | dB | 3 | ||
| Thời gian chuyển tiếp, 20 đến 80% | TP4 | 9,5 | ps | |||
| Nhắm mắt dọc (VEC) | TP4 | 5,5 | dB | |||
| Chiều rộng mắt ở mức 10-15xác suất (EW15) | TP4 | 0,57 | giao diện người dùng | |||
| Chiều cao mắt lúc 10-15xác suất (EH15) | TP4 | 228 | mV | |||
| Ghi chú: 1 Mỗi thiết bị đầu cuối. 2. Vcm được tạo bởi máy chủ.Đặc điểm kỹ thuật bao gồm các hiệu ứng của điện áp bù mặt đất. 3. Từ 250MHz đến 30GHz.. |
||||||
