Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-FP10P007-C

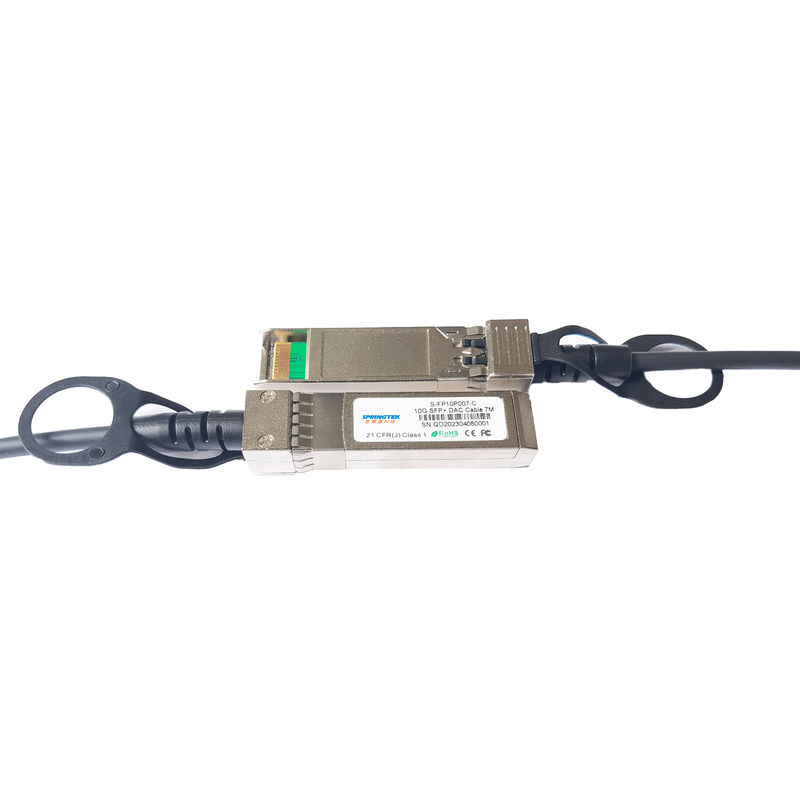

10G AWG SFP + Cáp gắn trực tiếp 10G SFP + Cáp DAC 7M
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
| S-FP10P007-C | Cáp 10G SFP+ DAC 7M | 0~70℃ |
Sự miêu tả
Cụm cáp thụ động Springtek 10Gbps SFP+ là giải pháp I/Osolution hiệu suất cao, tiết kiệm chi phí cho các ứng dụng 10GEthernet và 10G Fibre Channel.Các mô-đun đồng SFP + cho phép các nhà sản xuất phần cứng đạt được mật độ cổng cao, khả năng định cấu hình và sử dụng với ngân sách điện năng giảm và đúc rất thấp.Các tổ hợp cáp tốc độ cao đáp ứng và vượt quá các yêu cầu tiêu chuẩn của ngành Gigabit Ethernet và Fibre Channel về hiệu suất và độ tin cậy.
Đặc trưng
Các ứng dụng
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Nhiệt độ môi trường lưu trữ | ts | -40 | +85 | °C | |
| Nhiệt độ trường hợp hoạt động | Tc | 0 | +70 | °C | |
| Độ ẩm tương đối (không ngưng tụ) | RS | - | 85 | % |
hệ thống
| Hiệu suất | Phương tiện truyền thông |
|
Tốc độ đường truyền 10,5 Gpbs, song công hoàn toàn Tỷ lệ lỗi bit: tốt hơn 10E-12 |
Cáp đồng Small Form-Factor Pluggable(SFP+) tiêu chuẩn công nghiệp, có thể cắm nóng, có các loại dài 7m, 10m hoặc 15m. |
Định nghĩa chốt
| Ghim | Hợp lý | Biểu tượng | Tên/Mô tả | ghi chú |
| 1 | VeeT | mặt đất máy phát | ||
| 2 | LV-TTL-O | TX_Lỗi | không áp dụng | 1 |
| 3 | LV-TTL-I | TX_DIS | Vô hiệu hóa máy phát | 2 |
| 4 | LV-TTL-I/O | SDA | Dữ liệu nối tiếp dây kéo | |
| 5 | LV-TTL-I | SCL | Đồng hồ nối tiếp dây kéo | |
| 6 | MOD_DEF0 | Mô-đun hiện tại, kết nối với VeeT | ||
| 7 | LV-TTL-I | RS0 | không áp dụng | 1 |
| số 8 | LV-TTL-O | LOS | LOS tín hiệu | 2 |
| 9 | LV-TTL-I | RS1 | không áp dụng | 1 |
| 10 | VeeR | người nhận mặt đất | ||
| 11 | VeeR | người nhận mặt đất | ||
| 12 | CML-O | RD- | Dữ liệu người nhận đảo ngược | |
| 13 | CML-O | RD+ | Dữ liệu người nhận không đảo ngược | |
| 14 | VeeR | người nhận mặt đất | ||
| 15 | VccR | Bộ thu Nguồn 3.3V | ||
| 16 | VccT | Nguồn máy phát 3.3V | ||
| 17 | VeeT | mặt đất máy phát | ||
| 18 | CML-tôi | TD+ | Dữ liệu máy phát không đảo ngược | |
| 19 | CML_I | TĐ- | Dữ liệu máy phát đảo ngược | |
| 20 | VeeT | mặt đất máy phát | ||
|
Ghi chú: 1. Tín hiệu không được hỗ trợ trong SFP+ Copper được kéo xuống VeeT với điện trở 30K ohms 2. Cụm cáp hoạt động không hỗ trợ LOS và TX_DIS |
||||
