Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QP1AP003-C

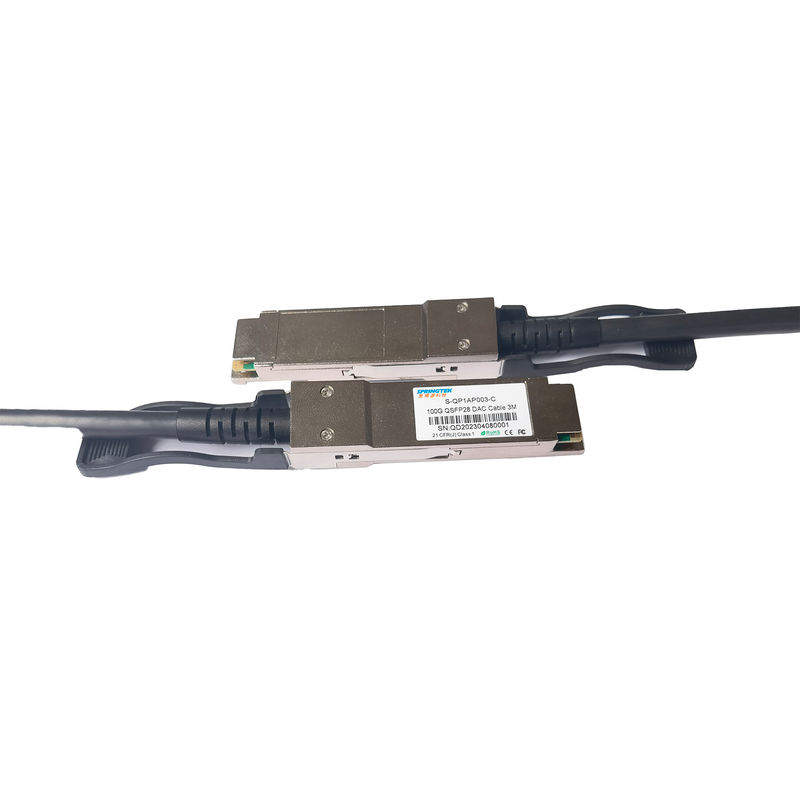

Cáp DAC 100G QSFP28 đến QSFP28 3M
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
| S-QP1AP003-C | Cáp DAC 100G QSFP28 3M | 0~70℃ |
Sự miêu tả
Sản phẩm lắp ráp cáp thụ động Springtek 100G QSFP28, dựa trên cấu trúc 4 x25G hoặc 4 x28G, sản phẩm có thể đáp ứng tốt các yêu cầu ứng dụng của bộ chuyển mạch, máy chủ, bộ định tuyến 100G thế hệ tiếp theo và các sản phẩm khác.
Cáp Springtek 100G QSFP28 áp dụng thiết kế tối ưu hóa để giảm nhiễu xuyên âm và suy hao chèn, tính toàn vẹn tín hiệu tuyệt vời, hoàn toàn tuân thủ các tiêu chuẩn EDR 100G Ethernet và Infiniband thế hệ tiếp theo.
Đặc trưng
Các ứng dụng
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Nhiệt độ môi trường lưu trữ | -40 | +85 | °C | ||
| Nhiệt độ trường hợp hoạt động | Tc | 0 | +70 | °C | |
| Điện áp cung cấp điện | VCC3 | 3.14 | 3.3 | 3,47 | V |
| Tốc độ dữ liệu trên mỗi làn | 1 | 100 | Gb/giây |
Đặc điểm tốc độ cao
| Tham số | tượng trưng | tối thiểu | Đặc trưng | tối đa | Đại học | Ghi chú |
| trở kháng vi sai | RIN,P- | 90 | 110 | Ώ | ||
| Mất chèn | SDD21 | 22,48 | dB | Ở tốc độ 12,8906 GHz | ||
|
Mất lợi nhuận chênh lệch |
SDD11 | Xem 1 | dB | Ở 0,05 đến 4,1 GHz | ||
| SDD22 | xem 2 | dB | Ở 4,1 đến 19 GHz | |||
| Mất trở lại đầu ra ở chế độ chung sang chế độ chung | SCC11 |
2 |
dB |
Ở 0,2 đến 19 GHz |
||
| SCC22 | ||||||
| Mất mát trở lại khác biệt với chế độ chung | SCD11 | Xem 3 |
dB |
Tại 0,01 đến 12,89 | ||
| SCD22 | Xem 4 | Ở 12,89 đến 19 GHz | ||||
| Mất chuyển đổi chế độ khác biệt sang chế độ chung |
SCD21 |
10 |
dB |
Tại 0,01 đến 12,89 | ||
| Xem 5 | Tại 12,89 đến 15,7 | |||||
| 6.3 | Ở 15,7 đến 19 GHz | |||||
| Ký quỹ hoạt động của kênh | COM | 3 | dB | |||
|
Ghi chú: 1. Hệ số phản xạ được cho bởi phương trình SDD11(dB) < 16,5 - 2 × SQRT(f ), với f tính bằng GHz 2. Hệ số phản xạ được cho bởi phương trình SDD11(dB) < 10,66 - 14 × log10(f/5,5), với f tính bằng GHz 3. Hệ số phản xạ được cho bởi phương trình SCD11(dB) < 22 - (20/25,78)*f, với f tính bằng GHz 4. Hệ số phản xạ được cho bởi phương trình SCD11(dB) < 15 - (6/25,78)*f, với f tính bằng GHz 5. Hệ số phản xạ được cho bởi phương trình SCD21(dB) < 27 - (29/22)*f, với f tính bằng GHz |
||||||
