Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-Q52AP005-C

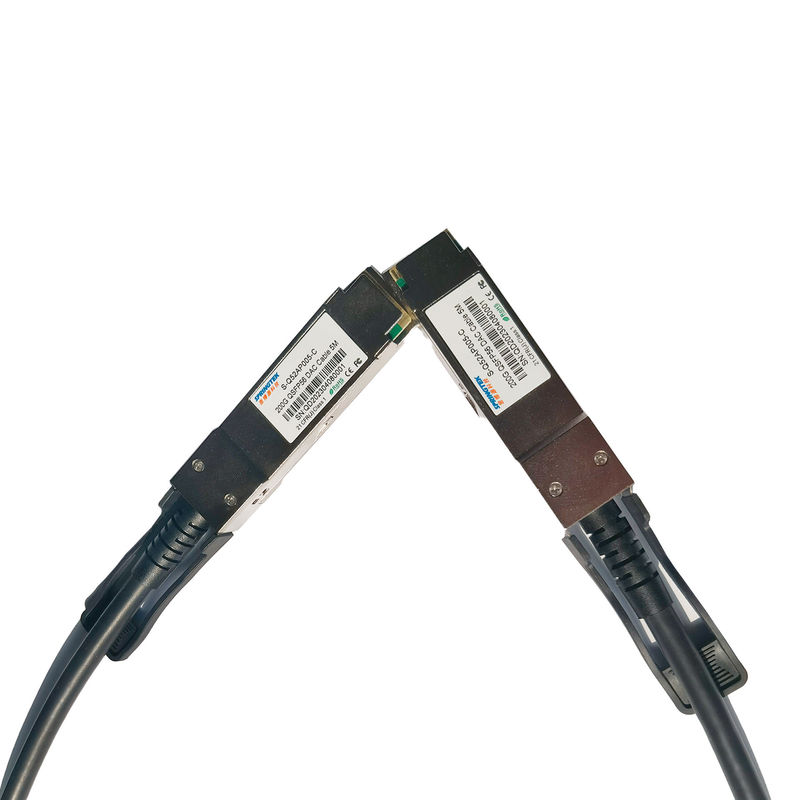

Cáp DAC 200G QSFP56 đến QSFP56 5M
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
|
S-Q52AP005-C |
Cáp DAC 200G QSFP56 5M |
0~70℃ |
Sự miêu tả
Cụm cáp đồng thụ động Springtek 200G QSFP5 có tám cặp đồng khác biệt, cung cấp bốn kênh truyền dữ liệu với tốc độ lên tới 56Gbps(PAM4) trên mỗi kênh và đáp ứng các yêu cầu về 200G Ethernet và InfiniBand.Có sẵn nhiều loại thiết bị đo dây - từ 26AWG đến 30AWG - cụm cáp đồng 200G này có suy hao chèn thấp và nhiễu xuyên âm thấp.
Springtek 200G QSFP56 sử dụng tín hiệu PAM4 để truyền, giúp tăng gấp đôi tốc độ.Tuy nhiên, có nhiều yêu cầu nghiêm ngặt hơn đối với suy hao chèn cáp.Đối với các yêu cầu chi tiết, Được thiết kế cho các ứng dụng trong trung tâm dữ liệu, thị trường mạng và viễn thông yêu cầu lắp ráp cáp tốc độ cao, đáng tin cậy, sản phẩm thế hệ tiếp theo này chia sẻ cùng một giao diện kết hợp với hệ số dạng QSFP+, làm cho nó tương thích ngược với các cổng QSFP hiện có.
Đặc trưng
Các ứng dụng
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Nhiệt độ môi trường lưu trữ | -40 | +85 | °C | ||
| Nhiệt độ trường hợp hoạt động | Tc | 0 | +70 | °C | |
| Điện áp cung cấp điện | VCC3 | 3.14 | 3.3 | 3,47 | V |
| Độ ẩm tương đối (không ngưng tụ) | RS | 35 | 60 | % | |
| Điện áp trên đầu vào LVTTL | Vilvttl | -0,3 | VCC3 +0.2 | V | |
| Nguồn điện hiện tại | ICC3 | 15 | m | ||
| Tổng điện năng tiêu thụ | pd | 0,05 | W | ||
|
Ghi chú: 1．Căng thẳng hoặc điều kiện vượt quá phạm vi trên có thể gây hư hỏng vĩnh viễn cho thiết bị. 2．Đây chỉ là xếp hạng căng thẳng và hoạt động chức năng của thiết bị ở những điều kiện này hoặc bất kỳ điều kiện nào khác trên những điều kiện được liệt kê trong các phần vận hành của thông số kỹ thuật này không được áp dụng. 3．Việc tiếp xúc với các điều kiện định mức tối đa tuyệt đối trong thời gian dài có thể ảnh hưởng đến độ tin cậy của thiết bị. |
|||||
Đặc điểm tốc độ cao
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | Ghi chú |
| trở kháng vi sai | RIN, PP | 90 | 110 | Ώ | ||
| Mất chèn | SDD21 | -16.06 | dB | Ở 13,28 GHz | ||
|
Mất lợi nhuận chênh lệch |
SDD11 | Xem 1 | dB | Ở 0,05 đến 4,1 GHz | ||
| SDD22 | xem 2 | dB | Ở 4,1 đến 19 GHz | |||
| Mất trở lại đầu ra ở chế độ chung sang chế độ chung | SCC11 |
|
-2 |
dB |
Ở 0,2 đến 19 GHz |
|
| SCC22 | ||||||
|
Mất mát trở lại khác biệt với chế độ chung |
SCD11 | Xem 3 |
dB |
Ở 0,01 đến 12,89 GHz | ||
| SCD22 | Xem 4 | Ở 12,89 đến 19 GHz | ||||
|
Mất chuyển đổi chế độ khác biệt sang chế độ chung |
SCD21 |
-10 |
dB |
Ở 0,01 đến 12,89 GHz | ||
| Xem 5 | Ở mức 12,89 đến 15,7 GHz | |||||
| -6.3 | Ở 15,7 đến 19 GHz |
