Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-Q81AP003-C

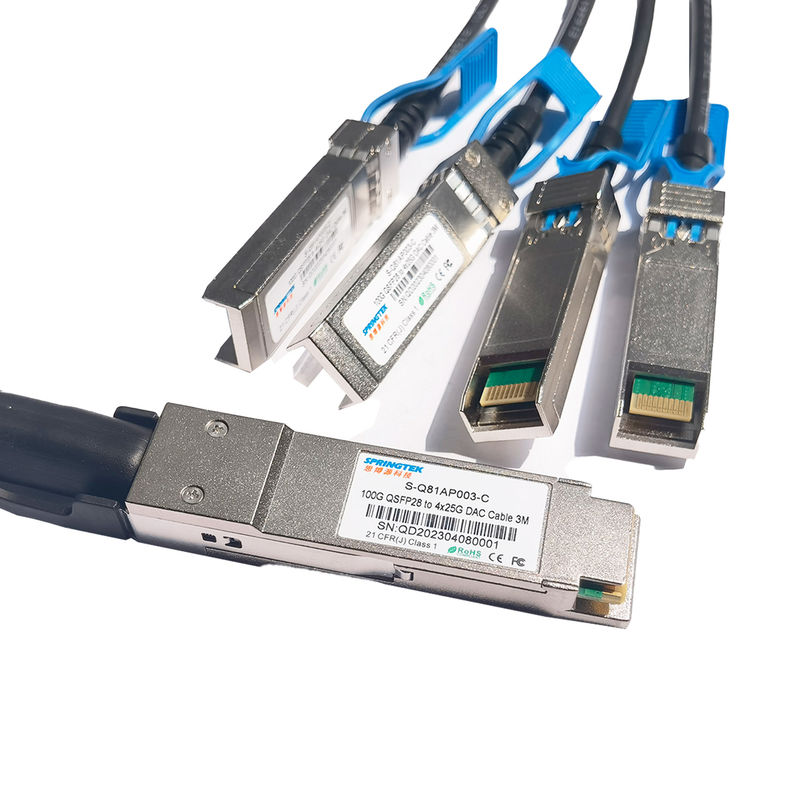

Cáp DAC 100G QSFP28 đến 4xSFP28 3M
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm | Thông số sợi quang |
| S-Q81AP003-C | Cáp DAC 100G QSFP28 đến 4x25G 3M | 0~70℃ |
Sự miêu tả
Cáp đồng thụ động đính kèm trực tiếp Springtek 100G QSFP28 đến 4x 25G SFP28 phù hợp với khoảng cách rất ngắn và cung cấp một cách hiệu quả về chi phí để thiết lập liên kết 100 Gigabit giữa các kết nối thiết bị QSFP28 và SFP28.Các loại cáp này được sử dụng cho các tiêu chuẩn 100GbE và Infniband để tối đa hóa hiệu suất.Cáp Hybrid được thiết kế để đáp ứng các nhu cầu về ứng dụng điện toán hiệu suất cao và trung tâm dữ liệu mới nổi cho hệ thống kết nối cáp mật độ cao có khả năng cung cấp băng thông dữ liệu tổng hợp 100Gb/s.Hệ thống kết nối này hoàn toàn tuân thủ các thông số kỹ thuật tiêu chuẩn hiện có của ngành như QSFP MSA và IBTA (Hiệp hội Thương mại InfiniBand).Cáp lai hỗ trợ các yêu cầu truyền băng thông như được xác định bởi thông số kỹ thuật IEEE 802.3ba (100 Gb/giây) và Infiniband QDR ( 4x25 Gb/giây mỗi kênh).
Đặc trưng
Các ứng dụng
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Nhiệt độ môi trường lưu trữ | -40 | +85 | °C | ||
| Nhiệt độ trường hợp hoạt động | Tc | 0 | +70 | °C | |
| Điện áp cung cấp điện | VCC3 | 3.14 | 3.3 | 3,47 | V |
Đặc điểm tốc độ cao
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | Ghi chú |
| trở kháng vi sai | RIN, PP | 90 | 110 | Ώ | ||
| Mất chèn | SDD21 | 22,48 | dB | Ở tốc độ 12,8906 GHz | ||
|
Mất lợi nhuận chênh lệch |
SDD11 | Xem 1 | dB | Ở 0,05 đến 4,1 GHz | ||
| SDD22 | xem 2 | dB | Ở 4,1 đến 19 GHz | |||
| Mất trở lại đầu ra ở chế độ chung đến chế độ ommon | SCC11 | 2 | dB |
Ở 0,2 đến 19 GHz |
||
| SCC22 | ||||||
|
Mất mát trở lại khác biệt với chế độ chung |
SCD11 | Xem 3 | dB | Ở 0,01 đến 12,89 GHz | ||
| SCD22 | Xem 4 | Ở 12,89 đến 19 GHz | ||||
| Mất chuyển đổi chế độ khác biệt sang chế độ chung | SCD21 | 10 | dB | Ở 0,01 đến 12,89 GHz | ||
| Xem 5 | Ở mức 12,89 đến 15,7 GHz | |||||
| 6.3 | Ở 15,7 đến 19 GHz | |||||
| Ký quỹ hoạt động của kênh | COM | 3 | dB | |||
|
Ghi chú: 1. Hệ số phản xạ được cho bởi phương trình SDD11(dB) < 16,5 - 2 × SQRT(f ), với f tính bằng GHz 2. Hệ số phản xạ được cho bởi phương trình SDD11(dB) < 10,66 - 14 × log10(f/5,5), với f tính bằng GHz 3. Hệ số phản xạ được cho bởi phương trình SCD11(dB) < 22 - (20/25,78)*f, với f tính bằng GHz 4. Hệ số phản xạ được cho bởi phương trình SCD11(dB) < 15 - (6/25,78)*f, với f tính bằng GHz 5. Hệ số phản xạ được cho bởi phương trình SCD21(dB) < 27 - (29/22)*f, với f tính bằng GHz |
||||||
