Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-PP2585L01-CD

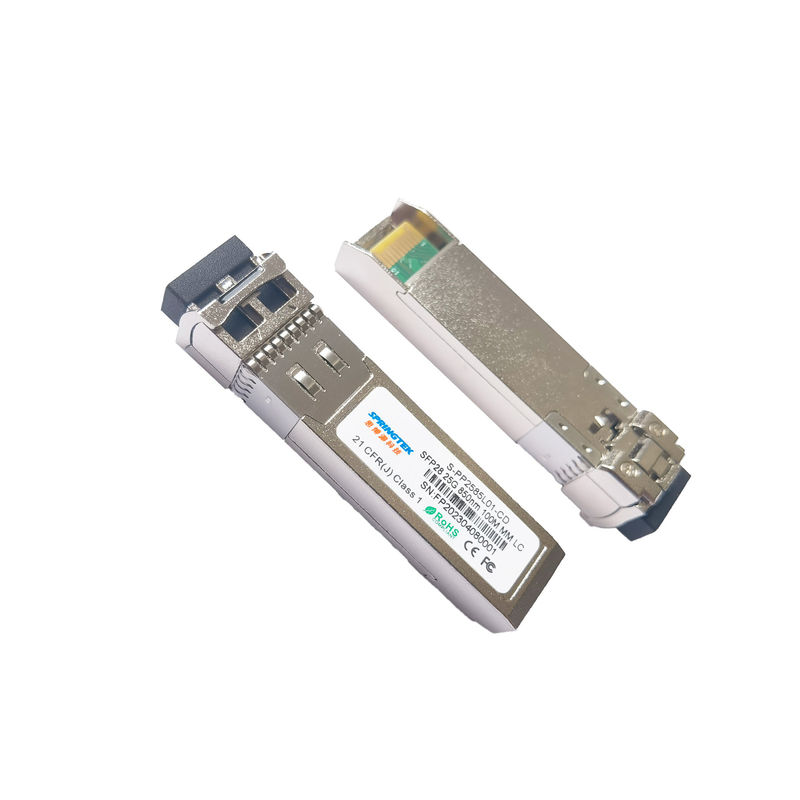

Bộ thu phát 850nm 100m OM4 LC MMF SFP28 / Bộ thu phát Ethernet Sfp SR
thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-PP2585L01-CD |
SFP28, 25,78125Gbps, 850nm, SM, 100m, 0ºC~+70ºC, Với DDM |
Sự miêu tả
Springtek SFP28 cho các ứng dụng EDR 25Gigabit Ethernet và Infiniband.Đây là một mô-đun hiệu suất cao dành cho các ứng dụng kết nối và liên lạc dữ liệu tầm ngắn hoạt động ở tốc độ 25,78125Gbps lên đến 70m khi sử dụng sợi quang OM3 hoặc 100m khi sử dụng sợi quang OM4.Mô-đun này được thiết kế để hoạt động trên các hệ thống cáp quang đa chế độ sử dụng bước sóng danh định là 850nm. Giao diện điện sử dụng đầu nối loại 20 cạnh tiếp xúc.Giao diện quang sử dụng ổ cắm LC song công.
Đặc trưng
Hỗ trợ tốc độ bit 25,78125Gbps
Độ dài liên kết tối đa 70m trên OM3 MMF và 100m trên OM4 MMF
Máy dò ảnh PIN và laser 850nm VCSEL
CDR nội bộ trên cả kênh phát và thu
Ổ cắm LC kép
Phạm vi nhiệt độ môi trường hoạt động: 0 ~ +70℃
Nguồn điện đơn 3,3V
Tản điện thấp: ＜1.0W
Vỏ SFP28 với khả năng che chắn EMI nâng cao
Các ứng dụng
Ethernet 25GBASE-SR
Ứng dụng EDR của Infiniband
Ứng dụng kênh sợi quang 32G
Máy chủ, thiết bị chuyển mạch, bộ lưu trữ và bộ điều hợp thẻ chủ
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 3.6 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| Điện áp cung cấp điện | Vcc | 3.135 | 3.3 | 3.465 | V |
| Nguồn cung hiện tại | TÔIcc | - | - | 300 | m |
| Tốc độ dữ liệu | BR | 25,78125±100 trang/phút | Gbps | ||
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Swing điện áp đầu vào vi sai | VTRONG | 90 | - | 100 | mV |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC+0,3 | V |
| Máy phát kích hoạt điện áp | VVN | 0 | - | 0,8 | V |
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 900 | mV |
| Giá trị đầu ra vi sai Rx | zNGOÀI | - | 100 | - | Ω |
| LOS khẳng định điện áp | VLOSA | 2.0 | - | VCC+0,3 | V |
| LOS De-khẳng định điện áp | VMẤT | -0,3 | - | +0,4 | V |
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú | ||
| Đặc điểm máy phát | ||||||||
| Phạm vi bước sóng trung tâm | λ | 840 | 850 | 860 | bước sóng | |||
| Độ rộng quang phổ RMS | Δλ | - | - | 0,6 | bước sóng | |||
| Công suất đầu ra trung bình | lát | -8.4 | 2.4 | dBm | ||||
| Điện quang OMA | POMA | -6,4 | 3 | dBm | ||||
| Tỷ lệ tuyệt chủng | cấp cứu | 2 | - | - | dB | |||
| Độ ồn cường độ tương đối | RIN | - | - | -128 | dB/Hz | |||
| Dung sai mất mát quang học | - | - | 12 | dB | ||||
| Đóng cửa máy phát và phân tán | TDEC | - | - | 4.3 | dB | |||
| Bộ phát Định nghĩa mặt nạ mắt {X1,X2, X3, Y1, Y2, Y3} |
>10% {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Đặc điểm máy thu | ||||||||
| Điều hành bước sóng trung tâm | λ | 840 | 850 | 860 | bước sóng | |||
| Độ nhạy của máy thu | Sen | - | - | -10.3 | dBm | 3,4 | ||
| Quá tải máy thu | PĐÃ NGỒI | 2.4 | - | - | dBm | |||
| Máy thu phản xạ | RFL | - | - | -12 | dB | |||
| Xác nhận LOS | LOSA | -30 | - | - | dBm | |||
| LOS hủy xác nhận | MẤT | - | - | -13 | dBm | |||
| độ trễ LOS | MẤT | 0,5 | 3 | 5 | dB | |||
| ghi chú | ||||||||
|
1. Tỷ lệ trúng máy phát 5E-5 lần/mẫu. 2. Tương thích với IEEE 802.3ba. 3. Giá trị tối thiểu mang tính thông tin, bằng Tx OMA tối thiểu với ER vô hạn và suy hao chèn kênh tối đa. 4. Độ nhạy của bộ thu được đo bằng mẫu thử nghiệm PRBS 231-1, @25,78125Gb/s, BER<5E-5. |
||||||||
