Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-XP1085L03-CD

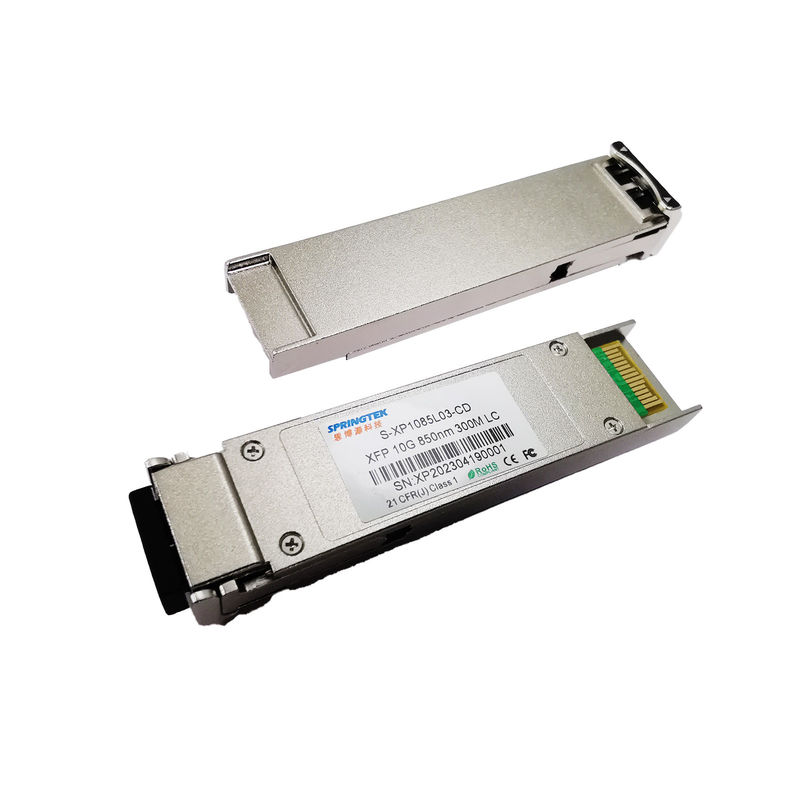

Mô-đun quang 10G MMF XFP tương thích của Cisco LC 10Gbps SR 300m với Bộ thu phát OM3 MMF
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-XP1085L03-CD | XFP, 10Gbps, 850nm, MM,300m, 0ºC~+70ºC, Với DDM |
Sự miêu tả
Mô-đun Springtek XFP tuân thủ Thỏa thuận đa nguồn (MSA) 10G Small Form-Factor Pluggable (XFP), hỗ trợ tốc độ dữ liệu 9,953~11,1Gbps và khoảng cách truyền lên tới 300m với OM3 MMF.
Mô-đun thu phát bao gồm một bộ phát có laser VCSEL 850nm và một bộ thu có đi-ốt quang PIN.Máy phát và máy thu tách biệt trong một phạm vi nhiệt độ rộng và cung cấp khả năng tản nhiệt tối ưu và che chắn điện từ tuyệt vời, do đó cho phép mật độ cổng cao cho các hệ thống 10 GbE.
Đặc trưng
Các ứng dụng
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4,5 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | +85 | °C | |
| Độ ẩm tương đối - Vận hành | RHÔ | 5 | 85 | % |
Bất kỳ căng thẳng nào vượt quá xếp hạng tối đa có thể dẫn đến thiệt hại vĩnh viễn.Các thông số kỹ thuật của thiết bị chỉ được đảm bảo trong các điều kiện hoạt động được khuyến nghị.
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | +70 | °C | |
| Điện áp cung cấp điện | Vcc | 3.135 | 3h30 | 3.465 | V |
| Nguồn cung hiện tại | TÔIcc | 500 | m | ||
| Tốc độ dữ liệu | BR | 9.953 | 11.1 | Gbps |
Đặc tính quang và điện
| Đặc tính điện của máy phát | |||||||
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú | |
| Bước sóng trung tâm | λc | 840 | 850 | 860 | bước sóng | ||
| Độ rộng phổ (RMS) | Δλ | 0,45 | bước sóng | ||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | - | - | - | dB | ||
| Công suất đầu ra trung bình | Pngoài | -6,5 | -0,5 | dBm | 1 | ||
| Tỷ lệ tuyệt chủng | cấp cứu | 3.0 | dB | ||||
| Vi sai xoay đầu vào dữ liệu | VTRONG | 180 | 950 | mV | 2 | ||
| Trở kháng vi sai đầu vào | zTRONG | 90 | 100 | 110 | Ω | ||
| TX Vô hiệu hóa | Vô hiệu hóa | 2.0 | Vcc | V | |||
| Cho phép | 0 | 0,8 | V | ||||
| Đặc tính điện của máy thu | |||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú | |
| Bước sóng trung tâm | λc | 840 | 860 | bước sóng | |||
| Độ nhạy của máy thu | -10,5 | dBm | 3 | ||||
| Quá tải máy thu | 0,5 | dBm | 3 | ||||
| LOS hủy xác nhận | LOSĐ. | -12 | dBm | ||||
| Xác nhận LOS | LOSMỘT | -26 | dBm | ||||
| độ trễ LOS | 0,5 | 4 | dB | ||||
| Đầu ra dữ liệu vi sai xoay | Vngoài | 400 | 600 | 800 | mV | 2 | |
| LOS | Cao | 2.0 | Vcc | V | |||
| Thấp | 0,8 | V | |||||
| ghi chú | |||||||
|
1. Công suất quang được đưa vào MMF. 2. Khớp nối AC bên trong. 3. Được đo bằng PRBS 231-1 mẫu kiểm tra @9953Mbps, BER ≤1×10-12. |
|||||||
