Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-FP1085L03-CD

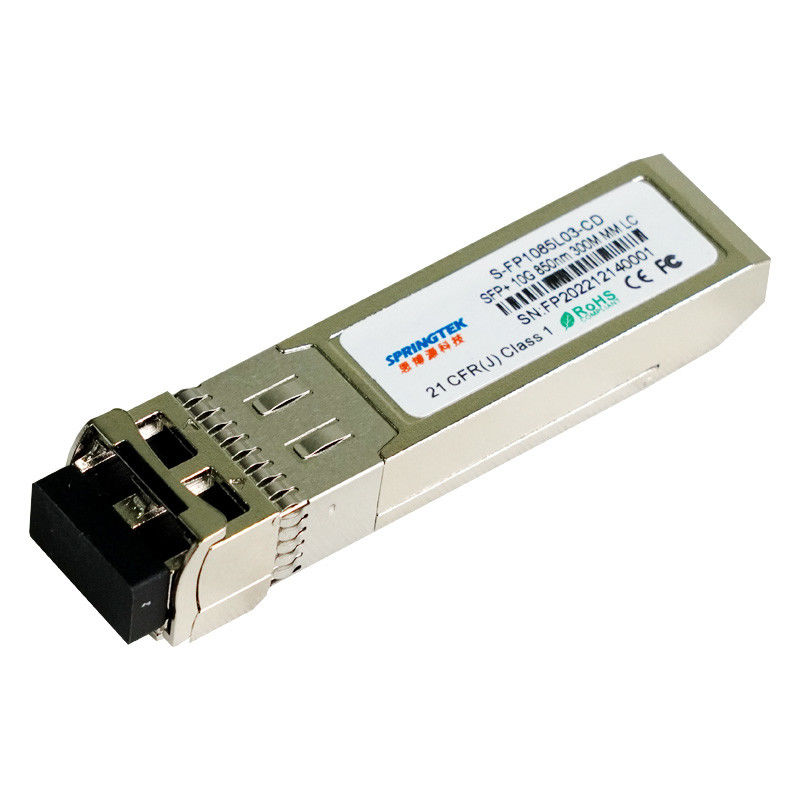

Bộ thu phát quang 10G SFP+SR, đầu nối LC, 850nm cho khoảng cách lên tới 300m qua MMF
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-FP1085L03-CD | SFP+, 10.3125Gbps, 850nm, SM, 300m, 0ºC~+70ºC, Với DDM |
| S-FP1085L03-ID | SFP+, 10.3125Gbps, 850nm, SM, 300m, -40ºC~+85ºC, Với DDM |
Sự miêu tả
Bộ thu phát Springtek 850nm SFP+ được thiết kế để truyền và nhận dữ liệu quang qua sợi quang đa chế độ cho 10G ethernet.
Giao diện điện của mô-đun tuân thủ các thông số kỹ thuật điện của SFI.Trở kháng đầu vào của máy phát và đầu ra của máy thu là chênh lệch 100 Ohms.Các dòng dữ liệu được ghép nối AC bên trong.Mô-đun này cung cấp khả năng kết thúc vi sai và giảm vi sai sang chuyển đổi chế độ chung để kết thúc tín hiệu chất lượng và EMI thấp.
Đặc trưng
Máy dò ảnh PIN và Laser 850nm VCSEL
Tuân thủ giao diện quang ổ cắm kép LC
Nguồn +3.3V đơn
cắm nóng
Khớp nối AC của tín hiệu CML
Chứng nhận an toàn laser loại 1 quốc tế
Nhiệt độ hoạt động:
Chức năng DDMI khả dụng với chế độ hiệu chuẩn nội bộ
Thương mại: 0℃~+70℃
Tuân thủ RoHS (không chì)
Các ứng dụng
Kênh sợi quang
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Nguồn cung hiện tại | TÔIcc | - | - | 300 | m |
| Tốc độ dữ liệu | BR | - | 10.3125 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Swing điện áp đầu vào vi sai | VTRONG | 180 | - | 700 | mV |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC+0,3 | V |
| Máy phát kích hoạt điện áp | VVN | -0,3 | - | 0,8 | V |
| tLỖIlogic cao | Vtfh | 2.4 | - | VCC+0,3 | V |
| tLỖILogic thấp | VTFL | -0,3 | - | +0,4 | V |
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 850 | mV |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω |
| LOS khẳng định điện áp | VLOSA | 2.4 | - | VCC+0,3 | V |
| LOS De-khẳng định điện áp | VMẤT | -0,3 | - | +0,4 | V |
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú | ||
| Đặc điểm máy phát | ||||||||
| Loại laze | FP | |||||||
| Phạm vi bước sóng trung tâm | λ | 840 | 850 | 860 | bước sóng | |||
| Độ rộng quang phổ RMS | Δλ | - | - | 0,45 | bước sóng | |||
| Công suất khởi động trung bình của máy phát TẮT | PTẮT | - | - | -30 | dBm | |||
| Ra mắt điện quang | bĩu môi | -5 | - | -1 | dBm | 1 | ||
| Tỷ lệ tuyệt chủng | cấp cứu | 3,5 | - | - | dB | |||
| Độ ồn cường độ tương đối | RIN | - | - | -128 | dB/Hz | |||
| Dung sai mất mát quang học | - | - | 12 | dB | ||||
| Hình phạt phát và phân tán | TDP | - | - | 3.9 | dB | |||
| sơ đồ mắt | Phù hợp với mặt nạ mắt IEEE802.3ae khi được lọc | |||||||
| Đặc điểm máy thu | ||||||||
| Loại máy thu | GHIM | |||||||
| Điều hành bước sóng trung tâm | λ | 840 | - | 860 | bước sóng | |||
| Độ nhạy của máy thu | Sen | - | - | -10 | dBm | 2 | ||
| Quá tải máy thu | PĐÃ NGỒI | 0,5 | - | - | dBm | |||
| Máy thu phản xạ | RFL | - | - | -12 | dB | |||
| Xác nhận LOS | LOSA | -30 | - | - | dBm | |||
| LOS hủy xác nhận | MẤT | - | - | -17 | dBm | |||
| độ trễ LOS | MẤT | 0,5 | 3 | 5 | dB | |||
| ghi chú | ||||||||
|
||||||||
