Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-FC10CWL20-CD-XX

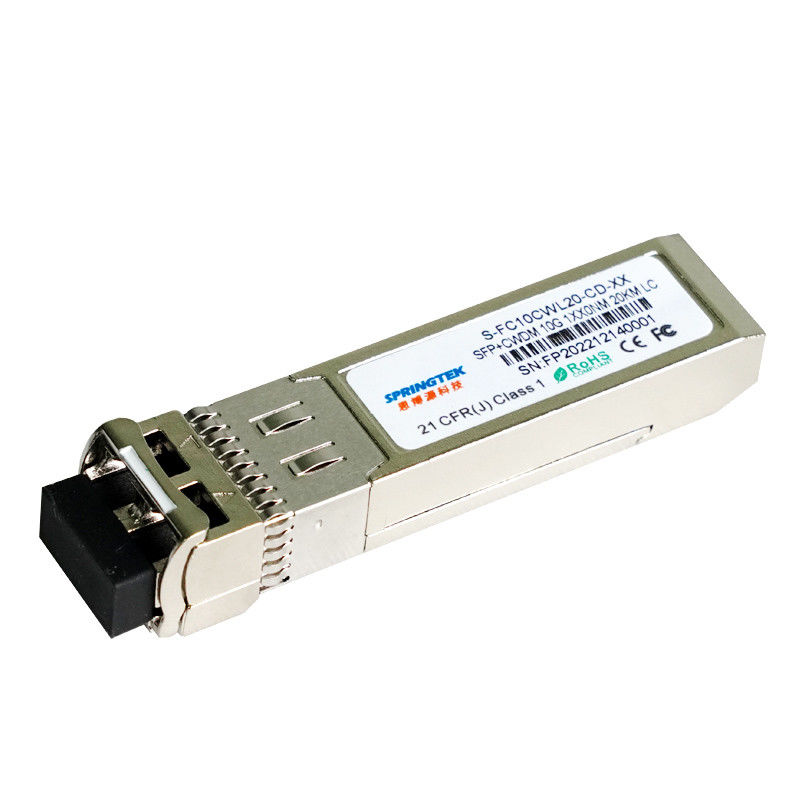

10GbpsCWDM 20km SFP+Mô-đun thu phát quang
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-FC10CWL20-CD-xx |
SFP+, 10Gbps, CWDM,1270nm~1450nm, SM, 20km, 0ºC~+70ºC, Với DDM |
Sự miêu tả
Bộ thu phát Springtek 10GCWDM SFP+ là mô-đun hiệu suất cao, tiết kiệm chi phí hỗ trợ tốc độ dữ liệu 10Gbps và khoảng cách truyền 20km với SMF.
Bộ thu phát bao gồm ba phần: bộ phát laser DFB không được làm lạnh, đi-ốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng chuyển đổi (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đáp ứng các yêu cầu an toàn laser loại I.
Bộ thu phát tương thích với Thỏa thuận đa nguồn SFP và các chức năng chẩn đoán kỹ thuật số SFF-8472.
Đặc trưng
Dấu chân SFP+ có thể cắm nóng
Đi-ốt quang PIN và laser CWDM DFB, Lên đến 20km để truyền SMF
Tương thích với SFP+ MSA và SFF-8472 với ổ cắm LC song công
Nguồn +3.3V đơn
Giám sát chẩn đoán kỹ thuật số theo thời gian thực
Nhiệt độ vỏ vận hành: 0 đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
10GBASE-LR ở tốc độ 10,3125Gbps
10GBASE-LW ở tốc độ 9,953Gbps
hệ thống LTE
Các liên kết quang khác
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Cung cấp hiệu điện thế | Vcc | -0,5 | - | 4,5 | V |
| Nhiệt độ bảo quản | ts | -40 | - | +85 | °C |
| Độ ẩm hoạt động | - | 5 | - | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | +70 | °C | |
| Điện áp cung cấp điện | Vcc | 3.135 | 3h30 | 3.465 | V |
| Nguồn điện hiện tại | Icc | 320 | m | ||
| Tốc độ dữ liệu | 1.0 | 10.3 | 10.7 | Gbps |
Đặc tính quang và điện
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú | |
| Hệ thống điều khiển | |||||||
| Bước sóng trung tâm | λc | λc-6,5 | λc | λc+6,5 | bước sóng | ||
| Độ rộng phổ (-20dB) | Δλ | 1 | bước sóng | ||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | dB | |||
| Công suất đầu ra trung bình | Pngoài | -3 | +2 | dBm | 1 | ||
| Tỷ lệ tuyệt chủng | cấp cứu | 3,5 | dB | ||||
| Vi sai xoay đầu vào dữ liệu | VTRONG | 180 | 850 | mV | 2 | ||
| Trở kháng vi sai đầu vào | zTRONG | 90 | 100 | 110 | Ω | ||
| TX Vô hiệu hóa | Vô hiệu hóa | 2.0 | Vcc | V | |||
| Cho phép | 0 | 0,8 | V | ||||
| Lỗi TX | Lỗi | 2.0 | Vcc | V | |||
| Bình thường | 0 | 0,8 | V | ||||
| Đặc điểm máy thu | |||||||
| Bước sóng trung tâm | λc | 1260 | 1620 | bước sóng | |||
| Độ nhạy của máy thu | -15 | dBm | 3 | ||||
| Quá tải máy thu | 0,5 | dBm | 3 | ||||
| LOS hủy xác nhận | LOSĐ. | -16 | dBm | ||||
| Xác nhận LOS | LOSMỘT | -28 | dBm | ||||
| độ trễ LOS | 0,5 | dB | |||||
| Đầu ra dữ liệu vi sai xoay | Vngoài | 300 | 900 | mV | 4 | ||
| LOS | Cao | 2.0 | Vcc | V | |||
| Thấp | 0,8 | V | |||||
| ghi chú: | |||||||
|
1. Công suất quang được đưa vào SMF. 2. Đầu vào PECL, được kết nối và kết nối AC bên trong. 3. Được đo bằng PRBS 231-1 mẫu kiểm tra @10312Mbps, BER ≤1×10-12. 4. Khớp nối AC bên trong. |
|||||||
Thời gian và điện
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Tx Vô hiệu hóa thời gian phủ định | t_on | 1 | bệnh đa xơ cứng | ||
| Thời gian xác nhận vô hiệu hóa Tx | t_off | 10 | µs | ||
| Thời gian khởi tạo, bao gồm Đặt lại lỗi Tx | t_init | 300 | bệnh đa xơ cứng | ||
| Thời gian xác nhận lỗi Tx | t_fault | 100 | µs | ||
| Tx Tắt Để Đặt lại | t_reset | 10 | µs | ||
| Thời gian xác nhận LOS | t_loss_on | 100 | µs | ||
| Thời gian xác nhận LOS | t_loss_off | 100 | µs | ||
| Tốc độ đồng hồ ID nối tiếp | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2)-Cao | Vh | 2 | Vcc | V | |
| MOD_DEF (0:2)-Thấp | Vl | 0,8 | V |
chẩn đoán
| Tham số | Phạm vi | Đơn vị | Sự chính xác | Sự định cỡ |
| Nhiệt độ | 0 đến +70 | °C | ±3°C | Nội bộ |
| Vôn | 3.0 đến 3.6 | V | ±3% | Nội bộ |
| Xu hướng hiện tại | 0 đến 100 | m | ±10% | Nội bộ |
| Năng lượng TX | -5 đến +2 | dBm | ±3dB | Nội bộ |
| Công suất RX | -16 đến -1 | dBm | ±3dB | Nội bộ |
