Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-SP1MR01-C

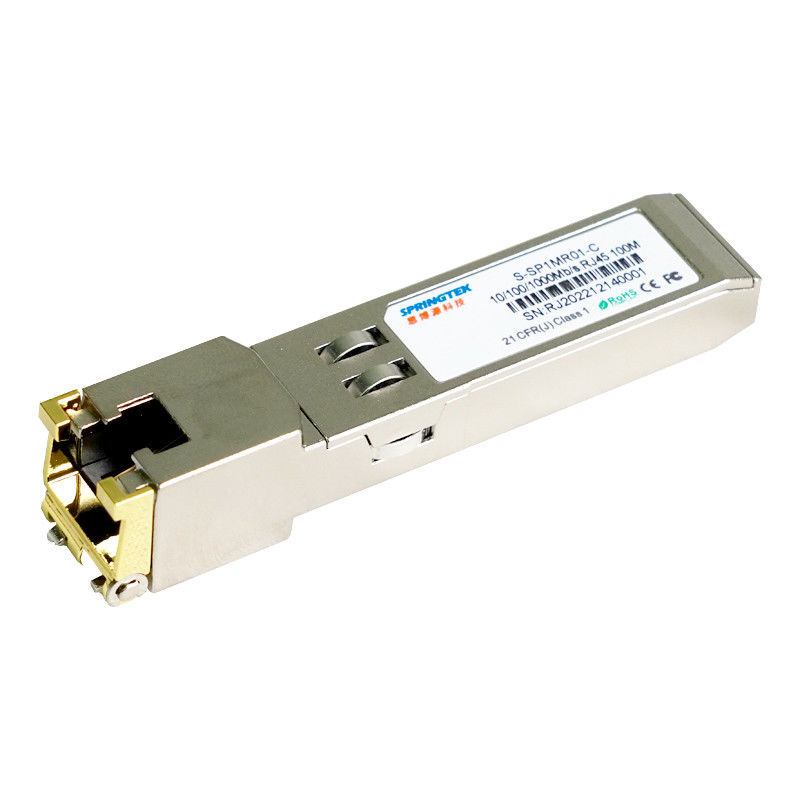

10/100/1000BASE-T Đồng100m SFP Mô-đun thu phát quang
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s,Đồng, RJ45 100M,0ºC~+70ºC |
Sự miêu tả
Bộ thu phát Springtek GLC-T 10/100/1000BASE-T Copper SFP là mô-đun hiệu suất cao, tiết kiệm chi phí tuân thủ các tiêu chuẩn Gigabit Ethernet và 10/100/1000BASE-T như được chỉ định trong IEEE 802.3-2002 và IEEE 802.3ab, trong đó hỗ trợ tầm với 100 mét trên cáp loại 5 xoắn đôi không được che chắn.
GLC-T10/100/1000 hỗ trợ liên kết dữ liệu song công hoàn toàn với tín hiệu Điều chế biên độ xung (PAM) 5 cấp độ.Tất cả bốn cặp trong cáp được sử dụng với tốc độ ký hiệu là 250Mbps trên mỗi cặp.
GLC-T10/100/1000 cung cấp thông tin ID sê-ri tiêu chuẩn tuân thủ SFP MSA, có thể được truy cập bằng địa chỉ A0h qua giao thức CMOS EEPROM nối tiếp 2 dây.IC vật lý cũng có thể được truy cập thông qua bus nối tiếp 2 dây tại địa chỉ ACh.
Đặc trưng
Vỏ hoàn toàn bằng kim loại cho EMI thấp
Tản điện thấp
Thông tin sản phẩm chi tiết trong EEPROM
Nguồn đơn +3.3V
Truy cập vào IC lớp vật lý thông qua bus nối tiếp 2 dây
Hoạt động 10/100/1000 BASE-T trong các hệ thống máy chủ có giao diện SGMII
Tuân thủ SFP MSA
Tương thích với IEEE Std 802.3TM-2002
Tuân thủ FCC 47 CFR Phần 15, Loại B
Phạm vi nhiệt độ trường hợp hoạt động từ 0°C đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
Chuyển đổi/Bộ định tuyến sang Liên kết chuyển đổi/Bộ định tuyến
I/O tốc độ cao cho máy chủ tập tin
đặc điểm kỹ thuật môi trường
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị |
| Nhiệt độ hoạt động | Đứng đầu | -0 | 85 | °C | |
| Nhiệt độ bảo quản | Tsto | -40 | 100 | °C |
Giao diện nguồn điện
| Tham số | tượng trưng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Nguồn cung hiện tại | Là | 320 | 375 | m | Công suất tối đa 1,2W trên toàn dải điện áp và nhiệt độ.Xem lưu ý thận trọng bên dưới | |
| Điện áp đầu vào | Vcc | 3.13 | 3.3 | 3,47 | V | Tham chiếu đến GND |
| Đột biến hiện nay | khởi nghĩa | 30 | m | Cắm nóng trên dòng trạng thái ổn định.Xem lưu ý thận trọng | ||
| Thận trọng: Mức tiêu thụ điện năng và dòng điện đột biến cao hơn các giá trị được chỉ định trong SFP MSA | ||||||
tín hiệu tốc độ thấp
| Tham số | Biểu tượng | tối thiểu | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Đầu ra SFP THẤP | VOL | 0 | 0,5 | V | Kéo 4,7 nghìn đến 10 nghìn lên host_Vcc. |
| Đầu ra SFP CAO | VOH | máy chủ_Vcc -0,5 | máy chủ_Vcc + 0,3 | V | Kéo 4,7 nghìn đến 10 nghìn lên host_Vcc. |
| Đầu vào SFP THẤP | VIL | 0 | 0,8 | V | Kéo 4,7k đến 10k lên Vcc. |
| Đầu vào SFP CAO | 2 | Vcc + 0,3 V | V | Kéo 4,7k đến 10k lên Vcc. |
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| tần số dòng | fL | 125 | MHz | Mã hóa 5 cấp, theo IEEE 802.3 | ||
| Trở kháng đầu ra Tx | Zout, TX | 100 | Om | sự khác biệt | ||
| Trở kháng đầu vào Rx | Zin, RX | 100 | Om | sự khác biệt |
Giao diện điện tốc độ cao, máy chủ-SFP
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Xoay đầu vào dữ liệu kết thúc đơn | vising | 250 | 1200 | m | Độc thân kết thúc | |
| Xoay đầu ra dữ liệu kết thúc đơn | bỏ phiếu | 350 | 100 | 800 | m | Độc thân kết thúc |
| Thời gian Tăng/Giảm | Zin,Rx | 175 | psec | 20%～80% | ||
| Trở kháng đầu vào Tx | zin | 50 | Om | Độc thân kết thúc | ||
| Trở kháng đầu vào Tx | Zout | 50 | Om | đầu đơnbiên tập |
thông số kỹ thuật chung
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Tốc độ dữ liệu | BR | 10 | 1.000 | MB/giây | Tương thích IEEE 802.3. | |
| Chiều dài cáp | l | 100 | tôi | UTP loại 5.BER <10-12 | ||
| ghi chú: | ||||||
|
1. Dung sai đồng hồ là +/- 50 ppm 2. Theo mặc định, GLC-T10/100/1000 là thiết bị song công hoàn toàn ở chế độ chính ưu tiên 3. Tự động phát hiện chéo được kích hoạt.Cáp chéo bên ngoài là không cần thiết 4. Hoạt động 10/100/1000 BASE-T yêu cầu hệ thống máy chủ phải có giao diện SGMII 5. không có đồng hồ, Với SERDES không hỗ trợ SGMII, mô-đun sẽ chỉ hoạt động ở 1000BASE-T. |
||||||
