Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-SP1GR01-C

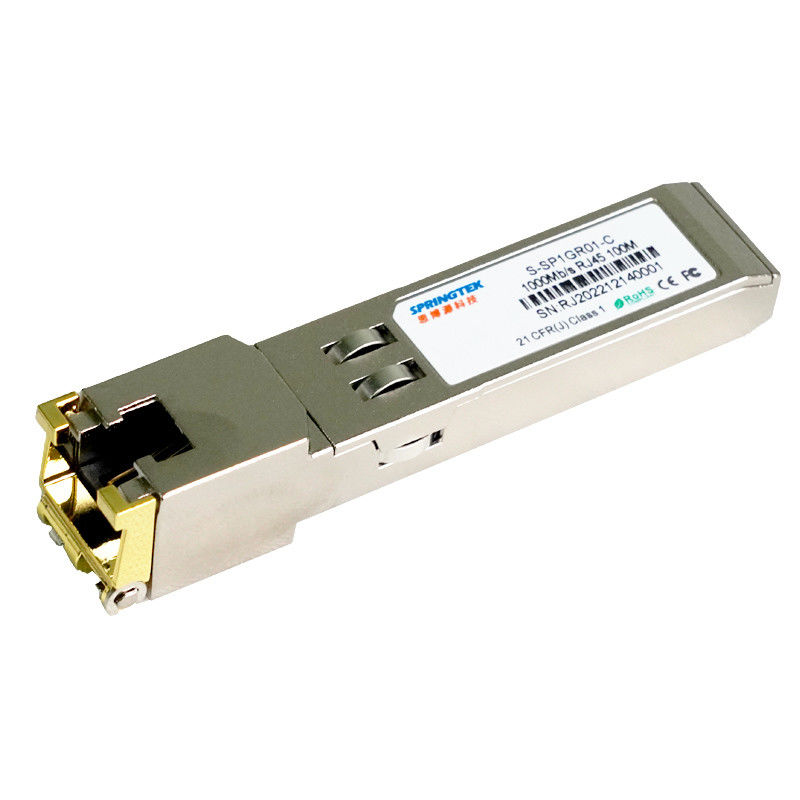

1Đồng 000BASE-T100m SFP Mô-đun thu phát quang
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-SP1GR01-C | SFP, 1000Mb/s,Đồng, RJ45 100M,0ºC~+70ºC |
Sự miêu tả
Bộ thu phát Springtek 1000BASE-T SFP Copper là mô-đun hiệu suất cao, tiết kiệm chi phí tuân thủ các tiêu chuẩn Gigabit Ethernet và 1000BASE-T như được chỉ định trong IEEE 802. 3-2002 và IEEE 802.3ab, hỗ trợ tốc độ dữ liệu 1000Mbps trong phạm vi lên tới 100 mét cáp xoắn đôi loại 5 không có vỏ bọc (BER <10-12).Mô-đun này hỗ trợ liên kết dữ liệu song công hoàn toàn 1000 Mbps với tín hiệu Điều chế biên độ xung (PAM) 5 cấp độ.Mô-đun cung cấp thông tin ID nối tiếp tiêu chuẩn tuân thủ SFP MSA, có thể được truy cập bằng địa chỉ A0h thông qua giao thức CMOS EEPROM nối tiếp 2 dây.IC vật lý cũng có thể được truy cập thông qua bus nối tiếp 2 dây tại địa chỉ ACh.
Đặc trưng
TX Tắt và RX Loss/không có chức năng Los
Vỏ hoàn toàn bằng kim loại cho EMI thấp
Nguồn đơn +3.3V DC
Tản điện thấp (điển hình 1,05 W)
Truy cập vào IC lớp vật lý thông qua bus nối tiếp 2 dây
Hoạt động 1000 BASE-T trong hệ thống máy chủ với giao diện SERDES
Phạm vi nhiệt độ trường hợp hoạt động từ 0°C đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
đặc điểm kỹ thuật môi trường
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị |
| Nhiệt độ hoạt động | Tc | 0 | +70 |
℃ |
|
| Nhiệt độ bảo quản | -40 | +85 | ℃ |
Giao diện nguồn điện +3.3V
| Tham số | tượng trưng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Nguồn cung hiện tại | Là | 500 | 757 | m | Công suất tối đa 2,5W trên toàn dải điện áp và nhiệt độ. Xem lưu ý thận trọng đã thổi bay | |
| Điện áp đầu vào | Vcc | 3.13 | 3.3 | 3,47 | V | Tham chiếu đến GND |
| điện áp tối đa | Vmax | 3.6 | V |
Tín hiệu tốc độ thấp, đặc tính điện tử
| Tham số | Biểu tượng | tối thiểu | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Đầu ra SFP THẤP | VOL | 0 | 0,5 | V | Kéo lên 4,7k đến 10k tới host_Vcc, được đo ở phía máy chủ của đầu nối |
| Đầu ra SFP CAO | VOH | máy chủ_Vcc-0.5 | máy chủ_Vcc+0.3 | V | Kéo lên 4,7k đến 10k tới host_Vcc, được đo ở phía máy chủ của đầu nối |
| Đầu vào SFP THẤP | VIL | 0 | 0,8 | V | Kéo lên Vcc 4,7k đến 10k, được đo ở phía SFP của đầu nối |
| Đầu vào SFP CAO | VIH | 2 |
Vcc+ 0,3 |
V | Kéo lên Vcc 4,7k đến 10k, được đo ở phía SFP của đầu nối |
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| tần số dòng | FL | 125 | MHz | Mã hóa 5 cấp, theo IEEE 802.3 | ||
| Trở kháng đầu ra Tx | Zout,Tx | 100 | Om | Vi sai, cho tất cả các tần số từ 1 MHz đến 125 MHz | ||
| Trở kháng đầu vào Rx | Zin,Rx | 100 | Om | Vi sai, cho tất cả các tần số từ 1 MHz đến 125 MHz |
Giao diện điện tốc độ cao, máy chủ-SFP
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Xoay đầu vào dữ liệu kết thúc đơn | vising | 250 | 1200 | m | Độc thân kết thúc | |
| Xoay đầu ra dữ liệu kết thúc đơn | bỏ phiếu | 350 | 800 | m | Độc thân kết thúc | |
| Thời gian Tăng/Giảm | Zin,Rx | 175 | psec | 20%～80% | ||
| Trở kháng đầu vào Tx | zin | 50 | Om | Độc thân kết thúc | ||
| Trở kháng đầu vào Tx | Zout | 50 | Om | Độc thân kết thúc |
thông số kỹ thuật chung
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Tốc độ dữ liệu | BR | 10 | 1000 | MB/giây | Tương thích IEEE802.3 | |
| ghi chú | ||||||
| 1. Dung sai xung nhịp là +/- 50 ppm. | ||||||
