Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-SP6M55LA2-CD

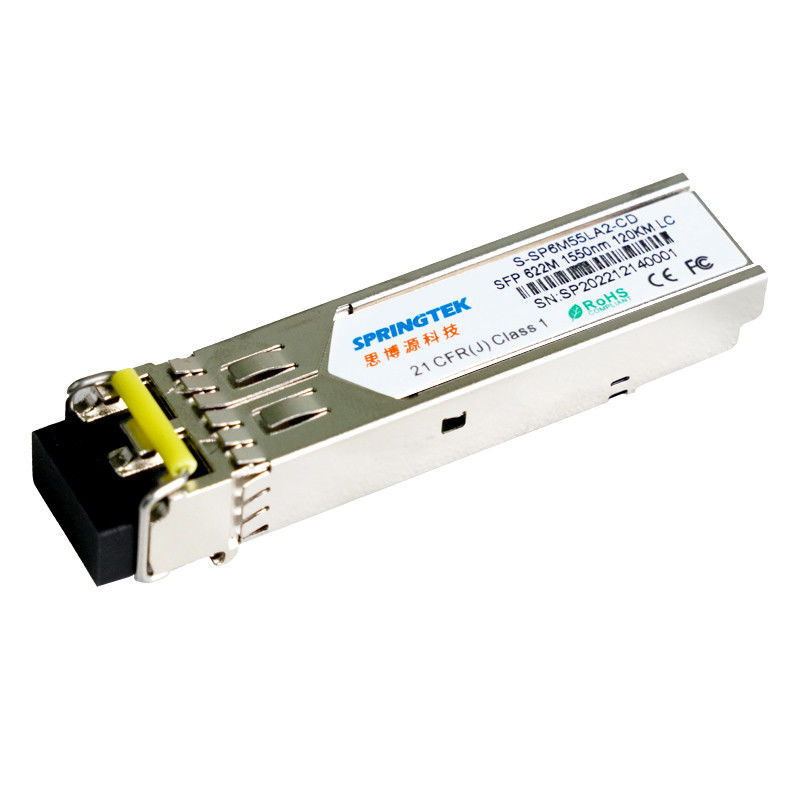

Mô-đun thu phát quang Arista tương thích Springtek SFP 622Mbps LC 1550nm 120km với DDM
thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-SP6M55LA2-CD | SFP, 622Mbps, 1550nm, SM, 120km,LC, 0ºC~+70ºC, Với DDM |
| S-SP6M55LA2-ID | SFP, 622Mbps, 1550nm, SM, 120km,LC,-40ºC~+85ºC, Với DDM |
Sự miêu tả
Bộ thu phát Springtek SFP là các mô-đun hiệu suất cao, tiết kiệm chi phí hỗ trợ tốc độ 622Mbps và khoảng cách truyền 120km với SMF.
Bộ thu phát bao gồm ba phần: bộ phát LD 1550nm, đi-ốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng chuyển đổi (TIA).Các mô-đun Springtek SFP đáp ứng các yêu cầu về an toàn laser loại I.
Bộ thu phát tương thích với Thỏa thuận đa nguồn SFP (MSA) và SFF-8472.Để biết thêm thông tin, vui lòng tham khảo SFP MSA.
Đặc trưng
Hoạt động 622Mbps
Nguồn đơn +3.3V
Hiệu suất cao và tiết kiệm chi phí
Bộ tách sóng quang LD và PIN 1550nm cho truyền phát 120km
Tuân thủ SFP MSAand SFF-8472 với ổ cắm LC song công
Giám sát chẩn đoán kỹ thuật số
Tương thích với SONET OC-12
Nhiệt độ trường hợp vận hành:0 đến +70°C -40 đến +85°C
Tuân thủ RoHS (không chì)
Các ứng dụng
SONET OC-12
Chuyển sang giao diện Switch
Các ứng dụng bảng nối đa năng đã chuyển đổi
Giao diện bộ định tuyến/máy chủ
Các hệ thống truyền dẫn quang khác
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Nguồn cung hiện tại | TÔIcc | - | - | 300 | m |
| Tốc độ dữ liệu | BR | - | 622 | - | Mbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |
| Swing điện áp đầu vào vi sai | VTRONG | 400 | - | 2000 | mV | |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω | |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC+0,3 | V | |
| Máy phát kích hoạt điện áp | VVN | 0 | - | 0,8 | V | |
| tLỖIlogic cao | Vtfh | 2.4 | - | VCC | V | |
| tLỖILogic thấp | VTFL | VEE | - | VEE+0,4 | V | |
| Đặc tính điện của máy thu | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 400 | - | 1000 | mV | |
| Giá trị đầu ra vi sai Rx | zNGOÀI | - | 100 | - | Ω | |
| LOS khẳng định điện áp | VLOSA | 2.4 | - | VCC | V | |
| LOS De-khẳng định điện áp | VMẤT | VEE | - | VEE+0,4 | V | |
Đặc điểm quang học
| Đặc điểm máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Loại laze | LD | |||||
| Tốc độ dữ liệu | - | - | 622 | - | MB/giây | |
| Phạm vi bước sóng trung tâm | λ | 1480 | 1550 | 1580 | bước sóng | |
| Độ rộng phổ @-20dB | Δλ | - | - | 1 | bước sóng | |
| Công suất khởi động trung bình của máy phát TẮT | PTẮT | - | - | -40 | dBm | |
| Ra mắt điện quang | bĩu môi | 0 | - | 5 | dBm | 1 |
| Tỷ lệ tuyệt chủng | cấp cứu | 10 | - | - | dB | |
| Đặc điểm máy thu | ||||||
| Loại máy thu | GHIM | |||||
| Tốc độ dữ liệu | - | - | 622 | - | MB/giây | |
| Điều hành bước sóng trung tâm | λ | 1260 | - | 1610 | bước sóng | |
| Độ nhạy của máy thu (OMA) | Sen | - | - | -30 | dBm | 2 |
| Quá tải máy thu | PĐÃ NGỒI | -số 8 | - | - | dBm | |
| Xác nhận LOS | LOSA | -45 | - | - | dBm | |
| LOS hủy xác nhận | MẤT | - | - | -30 | dBm | |
| độ trễ LOS | MẤT | 0,5 | 3 | 5 | dB | |
| ghi chú | ||||||
|
1. Công suất quang được đưa vào SMF. 2. Đo bằng 223-1 PRBS@622Mbps,BER<10-10 |
||||||
Thông số kỹ thuật chung
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Tốc độ bit | BR | - | 622 | - | MB/giây | |
| Tỷ lệ lỗi bit | BER | - | - | 10-10 |
