Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-SB1G45S80-CD

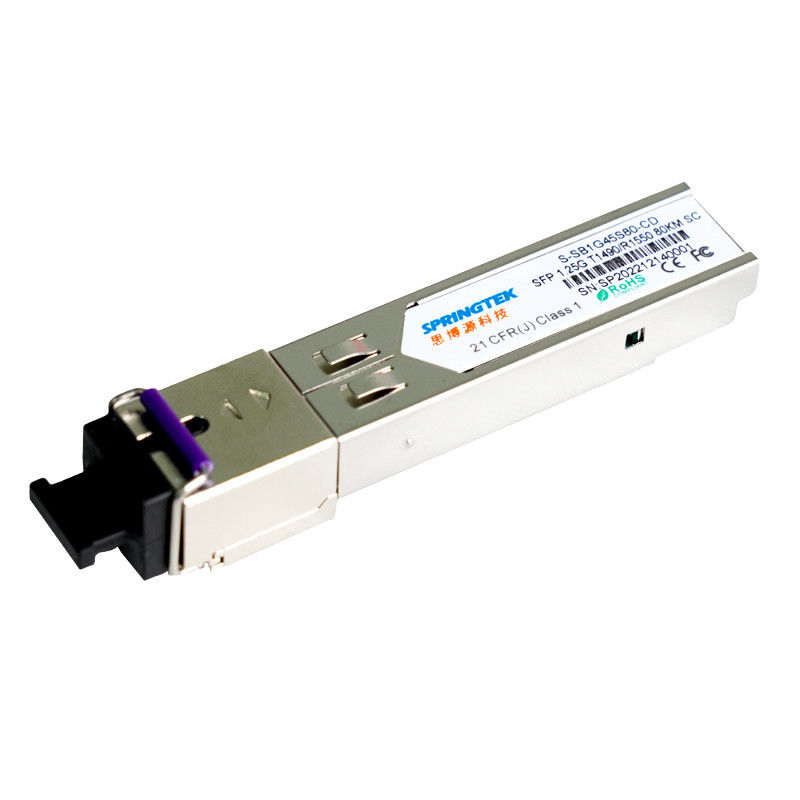

Mô-đun thu phát quang 80km Cisco SFP BIDI 1.25G T1490/R1550nm
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-SB1G45S80-CD | BIDI SFP, 1.25Gbps, Tx1490/Rx1550nm, SC,SM, 80km, 0ºC~+70ºC, Có DDM |
| S-SB1G45S80-ID | BIDI SFP, 1.25Gbps, Tx1490/Rx1550nm, SC,SM, 80km, -40ºC~+85ºC, Có DDM |
Sự miêu tả
Bộ thu phát Springtek BIDI SFP là mô-đun hiệu suất cao, tiết kiệm chi phí hỗ trợ khoảng cách truyền 1,25Gbps và 80km với SMF(9/125μm).
Bộ thu phát bao gồm hai phần: bộ phát laser LD 1490nm, đi-ốt quang PIN tích hợp với bộ khuếch đại trở kháng xuyên (TIA).Bộ thu phát Springtek BIDI SFP đáp ứng các yêu cầu về an toàn laser loại I.
Bộ thu phát tương thích với Thỏa thuận đa nguồn SFP (MSA) và SFF-8472.Để biết thêm thông tin, vui lòng tham khảo SFP MSA.
Đặc trưng
Bộ tách sóng quang LD và PIN 1490nm cho truyền phát 80km
Tương thích với SONET OC-24
Nhiệt độ trường hợp hoạt động:
Thương mại:0 đến +70°C
Công nghiệp: -40 đến +85°C
Các ứng dụng
Các ứng dụng bảng nối đa năng đã chuyển đổi
Giao diện bộ định tuyến/máy chủ
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | VCC | -0,5 | - | 4 | V |
| Phạm vi nhiệt độ lưu trữ | tS | -40 | - | 85 | °C |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | - | 95 | % |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | - | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Nguồn cung hiện tại | TÔIcc | - | - | 300 | m |
| Tốc độ dữ liệu | BR | - | 1,25 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |
| Swing điện áp đầu vào vi sai | VTRONG | 400 | - | 2000 | mV | |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω | |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC+0,3 | V | |
| Máy phát kích hoạt điện áp | VVN | 0 | - | 0,8 | V | |
| tLỖIlogic cao | Vtfh | 2.4 | - | VCC | V | |
| tLỖILogic thấp | VTFL | VEE | - | VEE+0,4 | V | |
| Đặc tính điện của máy thu | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 400 | - | 1000 | mV | |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω | |
| LOS khẳng định điện áp | VLOSA | 2.4 | - | VCC | V | |
| LOS De-khẳng định điện áp | VMẤT | VEE | - | VEE+0,4 | V | |
Đặc điểm quang học
| Đặc điểm máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Loại laze | LD | |||||
| Tốc độ dữ liệu | - | - | 1,25 | - | Gb/giây | |
| Phạm vi bước sóng trung tâm | λ | 1470 | 1490 | 1510 | bước sóng | |
| Độ rộng phổ @-20dB | Δλ | - | - | 1 | bước sóng | |
| Công suất khởi động trung bình của máy phát TẮT | PTẮT | - | - | -40 | dBm | |
| Ra mắt điện quang | bĩu môi | -2 | - | 5 | dBm | 1 |
| Tỷ lệ tuyệt chủng | cấp cứu | 9 | - | - | dB | |
| sơ đồ mắt | Phù hợp với mặt nạ mắt IEEE802.3z khi được lọc | |||||
| Đặc điểm máy thu | ||||||
| Loại máy thu | GHIM | |||||
| Tốc độ dữ liệu | - | - | 1,25 | - | Gb/giây | |
| Điều hành bước sóng trung tâm | λ | 1500 | 1550 | 1580 | bước sóng | |
| Độ nhạy của máy thu | Sen | - | - | -26 | dBm | 2 |
| Quá tải máy thu | PĐÃ NGỒI | -3 | - | - | dBm | |
| Xác nhận LOS | LOSA | -40 | - | - | dBm | |
| LOS hủy xác nhận | MẤT | - | - | -26 | dBm | |
| độ trễ LOS | MẤT | 0,5 | 3 | 5 | dB | |
| ghi chú | ||||||
|
1. Số liệu công suất trung bình chỉ mang tính tham khảo, theo IEEE802.3z 2. Đo bằng 27-1 PRBS@1.25Gbps,BER<10-12 |
||||||
