Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-FP10R3M-C

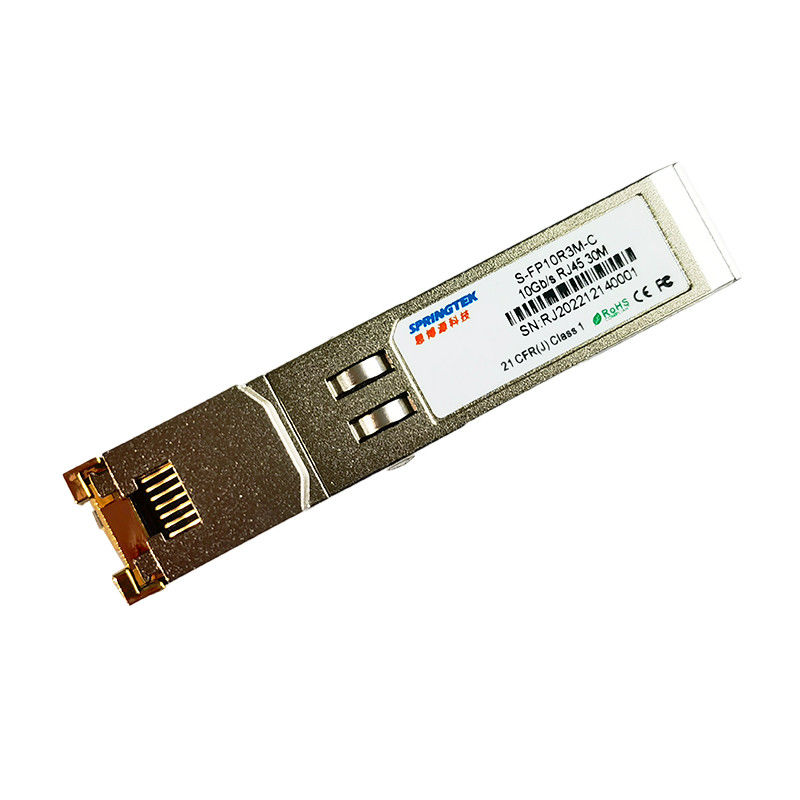

Mô-đun thu phát quang SFP đồng 30m Juniper 10GBASE-T
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-FP10R3M-C | SFP, 10Gb/s,Đồng, RJ45,30M,0ºC~+70ºC |
Sự miêu tả
Bộ thu phát Springtek SFP-10G-T Copper Small Form Pluggable Plus(SFP+) là mô-đun hiệu suất cao, độ tin cậy cao, tiết kiệm chi phí tuân thủ các tiêu chuẩn 10 Gigabit Ethernet và 10G BASE-T như được chỉ định trong IEEE 802. 3-2015 và IEEE 802.3an , hỗ trợ tốc độ dữ liệu 10Gbps trong phạm vi lên tới 30 mét qua cáp xoắn đôi loại 6A được che chắn. Mô-đun hỗ trợ liên kết dữ liệu song công hoàn toàn 10Gbps với tín hiệu Điều chế biên độ xung (PAM) 16 cấp. Mô-đun cung cấp thông tin ID nối tiếp tiêu chuẩn tuân thủ với SFP + MSA, có thể được truy cập bằng địa chỉ A0h thông qua bus nối tiếp 2 dây.IC vật lý cũng có thể được truy cập thông qua bus nối tiếp 2 dây tại địa chỉ ACh.
Đặc trưng
Máy SFF-8431 và SFF-8432 MSA
Tuân thủ IEEE 802.3az và 802.3an
IEEE 802.3bz cho 5G&2.5G BASE-T
Dấu chân SFP có thể cắm nóng
TX Vô hiệu hóa và chức năng RX Loss
Vỏ hoàn toàn bằng kim loại để phát thải EMI thấp
Nguồn đơn +3.3V
Tiêu thụ điện năng thấp (Tối đa 2,5W @ 30m)
Cụm đầu nối RJ-45 nhỏ gọn
Truy cập vào IC lớp vật lý thông qua bus nối tiếp 2 dây
Tự động thương lượng XFI/5GBASE-R/2500BASE-X/SGMII, SGMII Bật
Tự động thương lượng với PHY 10GBase-T khác
Hỗ trợ 100/1000Base-T sử dụng cáp Cat 5e trở lên
Chuyển đổi MDI/MDIX
Nhiều chế độ lặp lại để kiểm tra và khắc phục sự cố
Giám sát cáp tích hợp và chẩn đoán liên kết
Hỗ trợ cáp không được che chắn và được che chắn
Phạm vi nhiệt độ trường hợp hoạt động từ 0°C đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
Ethernet 1.25Gigabit qua cáp Cat 5e
đặc điểm kỹ thuật môi trường
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị |
| Nhiệt độ hoạt động | Tc | 0 | +70 | ℃ | |
| Nhiệt độ bảo quản | -40 | +85 | ℃ |
Giao diện nguồn điện
| Tham số | tượng trưng | tối thiểu | gõ | tối đa | Các đơn vị |
Ghi chú/Điều kiện |
| Nguồn cung hiện tại | Là | 500 | 757 | m | Công suất tối đa 2,5W trên toàn dải điện áp và nhiệt độ. Xem lưu ý thận trọng đã thổi bay | |
| Điện áp đầu vào | Vcc | 3.13 | 3.3 | 3,47 | V | Tham chiếu đến GND |
| điện áp tối đa | Vmax | 3.6 | V |
Tín hiệu tốc độ thấp, đặc tính điện tử
| Tham số | Biểu tượng | tối thiểu | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Đầu ra SFP THẤP | VOL | 0 | 0,5 | V | Kéo lên 4,7k đến 10k tới host_Vcc, được đo ở phía máy chủ của đầu nối |
| Đầu ra SFP CAO | VOH | máy chủ_Vcc-0.5 | máy chủ_Vcc+0.3 | V | Kéo lên 4,7k đến 10k tới host_Vcc, được đo ở phía máy chủ của đầu nối |
| Đầu vào SFP THẤP | VIL | 0 | 0,8 | V | Kéo lên Vcc 4,7k đến 10k, được đo ở phía SFP của đầu nối |
| Đầu vào SFP CAO | VIH | 2 |
Vcc+ 0,3 |
V | Kéo lên Vcc 4,7k đến 10k, được đo ở phía SFP của đầu nối |
Giao diện điện tốc độ cao, đường truyền-SFP
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| tần số dòng | FL | 800 | MHz | Mã hóa 5 cấp, theo IEEE 802.3 | ||
| Trở kháng đầu ra Tx | Zout,Tx | 100 | Om | Vi sai, cho tất cả các tần số từ 1 MHz đến 125 MHz | ||
| Trở kháng đầu vào Rx | Zin,Rx | 100 | Om | Vi sai, cho tất cả các tần số từ 1 MHz đến 125 MHz |
Giao diện điện tốc độ cao, máy chủ-SFP
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Xoay đầu vào dữ liệu kết thúc đơn | vising | 500 | 800 | 1100 | mV | sự khác biệt |
| Xoay đầu ra dữ liệu kết thúc đơn | bỏ phiếu | 500 | 800 | 1100 | mV | sự khác biệt |
| Thời gian Tăng/Giảm | Tr,Tf | 20 | 47 | psec | 20%～80% | |
| Trở kháng đầu vào Tx | zin | 100 | om | sự khác biệt | ||
| Trở kháng đầu vào Tx | Zout | 100 | om | sự khác biệt |
thông số kỹ thuật chung
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Các đơn vị | Ghi chú/Điều kiện |
| Tỷ lệ ngày | BR | 1 | 10 | Gb/giây | Xem Ghi chú từ 2 đến 4 bên dưới Tương thích với IEEE 802.3. | |
| Chiều dài cáp | l | 30 | tôi | |||
| ghi chú | ||||||
| Dung sai đồng hồ là +/- 50 ppm. | ||||||
