Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-SB1G54L80-CD

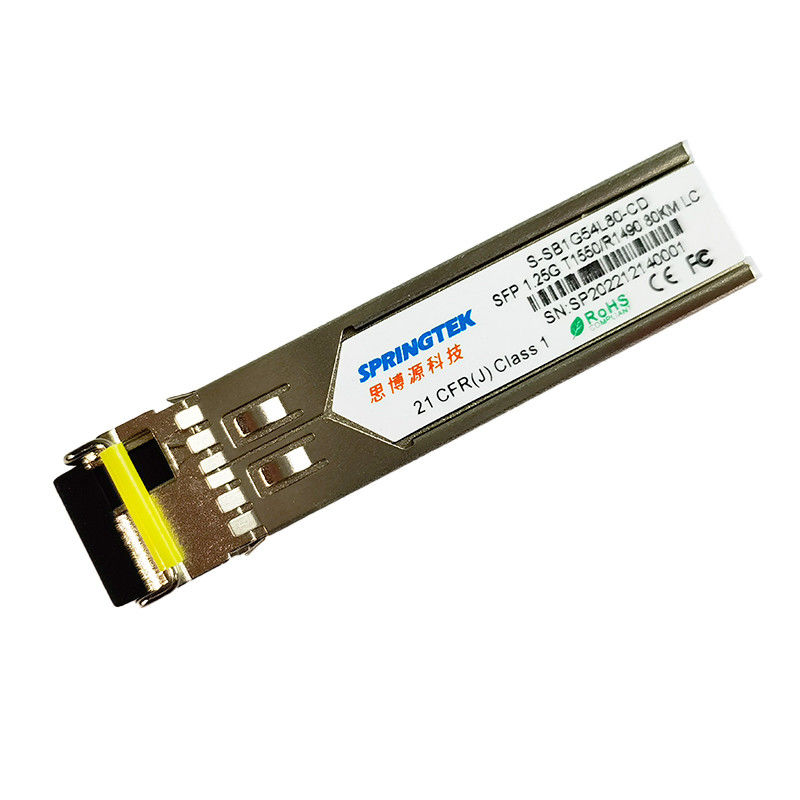

Mô-đun thu phát quang BIDI SFP 80km của Cisco 1.25G T1550/R1490nm
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-SB1G54L80-CD | BIDI SFP, 1.25Gbps, Tx1550/Rx1490nm, SM, 80km, 0ºC~+70ºC, Có DDM |
| S-SB1G54L80-ID | BIDI SFP, 1.25Gbps, Tx1550/Rx1490nm, SM, 80km, -40ºC~+85ºC, Có DDM |
Sự miêu tả
Bộ thu phát Springtek BIDI SFP là mô-đun hiệu suất cao, tiết kiệm chi phí hỗ trợ khoảng cách truyền 1,25Gbps và 80km với SMF(9/125μm).
Bộ thu phát bao gồm hai phần: bộ phát laser LD 1550nm, đi-ốt quang PIN tích hợp với bộ khuếch đại trở kháng xuyên (TIA).Bộ thu phát Springtek BIDI SFP đáp ứng các yêu cầu về an toàn laser loại I
Bộ thu phát tương thích với Thỏa thuận đa nguồn SFP (MSA) và SFF-8472.Để biết thêm thông tin, vui lòng tham khảo SFP MSA.
Đặc trưng
Bộ tách sóng quang LD và PIN 1550nm để truyền 80km
Tương thích với SONET OC-24
Nhiệt độ trường hợp hoạt động:
Thương mại:0 đến +70°C
Công nghiệp: -40 đến +85°C
Các ứng dụng
Các ứng dụng bảng nối đa năng đã chuyển đổi
Giao diện bộ định tuyến/máy chủ
Các hệ thống truyền dẫn quang khác
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | VCC | -0,5 | - | 4 | V |
| Phạm vi nhiệt độ lưu trữ | tS | -40 | - | 85 | °C |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | - | 95 | % |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | - | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Nguồn cung hiện tại | TÔIcc | - | - | 300 | m |
| Tốc độ dữ liệu | BR | - | 1,25 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |
| Swing điện áp đầu vào vi sai | VTRONG | 400 | - | 2000 | mV | |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω | |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC+0,3 | V | |
| Máy phát kích hoạt điện áp | VVN | 0 | - | 0,8 | V | |
| tLỖIlogic cao | Vtfh | 2.4 | - | VCC | V | |
| tLỖILogic thấp | VTFL | VEE | - | VEE+0,4 | V | |
| Đặc tính điện của máy thu | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 400 | - | 1000 | mV | |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω | |
| LOS khẳng định điện áp | VLOSA | 2.4 | - | VCC | V | |
| LOS De-khẳng định điện áp | VMẤT | VEE | - | VEE+0,4 | V | |
Đặc điểm quang học
| Đặc điểm máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Loại laze | LD | |||||
| Tốc độ dữ liệu | - | - | 1,25 | - | Gb/giây | |
| Phạm vi bước sóng trung tâm | λ | 1500 | 1550 | 1580 | bước sóng | |
| Độ rộng phổ @-20dB | Δλ | - | - | 1 | bước sóng | |
| Công suất khởi động trung bình của máy phát TẮT | PTẮT | - | - | -40 | dBm | |
| Ra mắt điện quang | bĩu môi | -2 | - | 5 | dBm | 1 |
| Tỷ lệ tuyệt chủng | cấp cứu | 9 | - | - | dB | |
| sơ đồ mắt | Phù hợp với mặt nạ mắt IEEE802.3z khi được lọc | |||||
| Đặc điểm máy thu | ||||||
| Loại máy thu | GHIM | |||||
| Tốc độ dữ liệu | - | - | 1,25 | - | Gb/giây | |
| Điều hành bước sóng trung tâm | λ | 1470 | 1490 | 1510 | bước sóng | |
| Độ nhạy của máy thu | Sen | - | - | -26 | dBm | 2 |
| Quá tải máy thu | PĐÃ NGỒI | -3 | - | - | dBm | |
| Xác nhận LOS | LOSA | -40 | - | - | dBm | |
| LOS hủy xác nhận | MẤT | - | - | -26 | dBm | |
| độ trễ LOS | MẤT | 0,5 | 3 | 5 | dB | |
| ghi chú | ||||||
|
1. Số liệu công suất trung bình chỉ mang tính tham khảo, theo IEEE802.3z 2. Đo bằng 27-1 PRBS@1.25Gbps,BER<10-12 |
||||||
