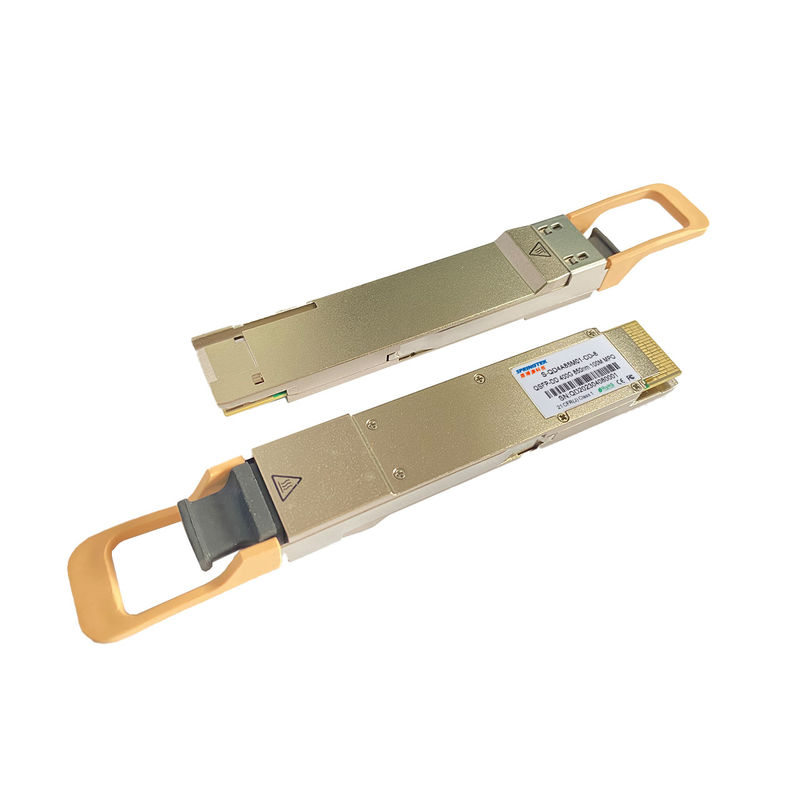

Mô-đun thu phát quang 400G 850nm MPO/MTP 100M tương thích của Cisco QSFP-DD SR8 OEM
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-QĐ4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, Có DDM |
Sự miêu tả
Mô-đun quang Springtek 400Gb/s QSFP-DD SR8.Nó giúp tăng mật độ cổng và tiết kiệm tổng chi phí hệ thống.Mô-đun quang song công hoàn toàn QSFP-DD cung cấp 8 kênh truyền và nhận độc lập, mỗi kênh có khả năng hoạt động 53,125Gb/giây cho tốc độ dữ liệu tổng hợp là 400Gb/giây trên 100 mét sợi quang đa chế độ OM3.
Có thể cắm cáp quang có đầu nối MTP/MPO-16 vào ổ cắm mô-đun QSFP-DD SR8.Việc căn chỉnh phù hợp được đảm bảo bằng các chốt dẫn hướng bên trong ổ cắm.Cáp thường không thể xoắn để căn chỉnh kênh phù hợp với kênh.Kết nối điện đạt được thông qua đầu nối loại cạnh tuân thủ QSFP-DD MSA.
Bước sóng trung tâm của tất cả 8 làn song song là 850nm.Nó chứa đầu nối quang MPO-16 cho giao diện quang và đầu nối 60 chân cho giao diện điện.Cần có FEC máy chủ để hỗ trợ truyền dẫn sợi quang đa chế độ OM3 lên đến 70m.
Sản phẩm S-QD4A85M01-CD-8 được thiết kế với yếu tố hình thức, kết nối quang/điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận đa nguồn QSFP-DD (MSA) Loại 2. Nó được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
Đặc trưng
Các ứng dụng
Xếp hạng tối đa tuyệt đối
Cần lưu ý rằng hoạt động vượt quá bất kỳ xếp hạng tối đa tuyệt đối riêng lẻ nào có thể gây ra hư hỏng vĩnh viễn cho mô-đun này.
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 3.6 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Nhiệt độ trường hợp hoạt động | ĐẾN | 0 | 70 | °C | |
| Độ ẩm tương đối (không ngưng tụ) | RH | 0 | 85 | % |
Điều kiện hoạt động được đề xuất và yêu cầu nguồn điện
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú |
| Nhiệt độ trường hợp hoạt động | ĐỨNG ĐẦU | 0 | 70 | độC | ||
| Điện áp cung cấp điện | VCC | 3.135 | 3.3 | 3.465 | V | |
| Tốc độ dữ liệu, mỗi làn | 26.5625 | GBd | PAM4 | |||
| Độ chính xác tốc độ dữ liệu | -100 | 100 | ppm | |||
| Tỷ lệ lỗi bit trước FEC | 2,4x10-4 | |||||
| Tỷ lệ lỗi bit sau FEC | 1x10-12 | 1 | ||||
| Khoảng cách liên kết với OM3 | Đ. | 0,5 | 100 | tôi | 2 |
Ghi chú:
1. FEC được cung cấp bởi hệ thống máy chủ.
2. FEC cần thiết trên hệ thống máy chủ để hỗ trợ khoảng cách tối đa.
Đặc điểm điện từ
Các đặc tính điện sau đây được xác định trong Môi trường Hoạt động được Khuyến nghị trừ khi có quy định khác.
| Tham số | Điểm kiểm tra | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú |
| Sự tiêu thụ năng lượng | 12 | W | ||||
| Nguồn cung hiện tại | Icc | 3,63 | MỘT | |||
| Máy phát (mỗi làn) | ||||||
| Tỷ lệ tín hiệu, mỗi làn | TP1 | 26,5625 ± 100 trang/phút | GBd | |||
|
Điện áp đầu vào pk-pk vi sai dung sai không phù hợp |
TP1a | 900 | mVpp | 1 | ||
| chấm dứt vi sai | TP1 | 10 | % | |||
| Mất mát trở lại đầu vào vi sai | TP1 |
IEEE 802.3-2015 Phương trình (83E-5) |
dB | |||
| Khác biệt với chế độ chung Mất mát đầu vào |
TP1 | IEEE 802.3-2015 Phương trình (83E-6) |
dB | |||
| Thời gian chuyển tiếp, 20% đến 80% | TP4 | 9,5 | ps | |||
|
Chiều rộng mặt nạ đối xứng mắt gần cuối (ESMW) |
TP4 | 0,265 | giao diện người dùng | |||
| Chiều cao mắt gần cuối, chênh lệch | TP4 | 70 | mV | |||
|
Chiều rộng mặt nạ đối xứng mắt xa (ESMW) |
TP4 | 0,2 | giao diện người dùng | |||
| Chiều cao mắt xa, chênh lệch | TP4 | 30 | mV | |||
| Tỷ lệ ISI trước con trỏ xa | TP4 | -4,5 | 2,5 | % | ||
| Điện áp đầu ra chế độ chung (Vcm) | TP4 | -350 | 2850 | mV | 3 | |
Ghi chú:
1. Ngoại trừ IEEE 802.3bs 120E.3.1.2, mẫu là PRBS31Q hoặc không hoạt động xáo trộn.
2. Đáp ứng BER được chỉ định trong IEEE 802.3bs 120E.1.1.
3. Điện áp chế độ chung DC do máy chủ tạo ra.Đặc điểm kỹ thuật bao gồm các hiệu ứng của điện áp bù mặt đất.
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú |
| Hệ thống điều khiển | ||||||
| Bước sóng trung tâm | λC | 840 | 850 | 860 | bước sóng | |
| Tốc độ dữ liệu, mỗi làn | 26,5625 ± 100 trang/phút | GBd | ||||
| định dạng điều chế | PAM4 | |||||
| Độ rộng phổ RMS | ∆λrms | 0,6 | bước sóng | điều chế | ||
| Công suất phóng trung bình, mỗi làn | PAVG | -6,5 | 4 | dBm | 1 | |
|
Điều chế quang bên ngoài Biên độ (OMAouter), mỗi ngõ |
POMA | -4,5 | 3 | dBm | 2 | |
|
Khởi chạy Power trong OMAouter trừ TDECQ, mỗi ngõ |
-5,9 | dB | ||||
|
Máy phát và phân tán Che mắt cho PAM4, mỗi làn |
TDECQ | 4,5 | dB | |||
| Tỷ lệ tuyệt chủng | cấp cứu | 3 | dB | |||
| Dung sai mất mát quang học | TOL | 12 | dB | |||
|
Công suất phóng trung bình của TẮT máy phát, mỗi ngõ |
phịch | -30 | dBm | |||
| Thông lượng bao quanh |
≥ 86% ở 19 μm ≤ 30% ở 4,5 μm |
|||||
| Người nhận | ||||||
| Bước sóng trung tâm | λC | 840 | 850 | 860 | bước sóng | |
| Tốc độ dữ liệu, mỗi làn | 26,5625 ± 100 trang/phút | GBd | ||||
| định dạng điều chế | PAM4 | |||||
| Ngưỡng sát thương, mỗi làn | THd | 5 | dBm | 3 | ||
| Công suất nhận trung bình, mỗi làn | -7,9 | 4 | dBm | 4 | ||
| Nhận điện (OMAouter), mỗi làn | 3 | dBm | ||||
| Độ nhạy của máy thu | SEN | -6,5 | dBm | 5 | ||
| (OMAouter), mỗi ngõ | ||||||
| Độ nhạy máy thu căng thẳng (OMAouter), mỗi làn | SRS | -3 | dBm | 6 | ||
| Máy thu phản xạ | RR | -12 | dB | |||
| Xác nhận LOS | LOSA | -30 | dBm | |||
| LOS De-khẳng định | MẤT | -12 | dBm | |||
| độ trễ LOS | MẤT | 0,5 | dB | |||
| Điều kiện căng thẳng cho độ nhạy của máy thu căng thẳng (Lưu ý 7) | ||||||
| Nhắm mắt căng thẳng cho PAM4 (SECQ), Làn đường đang thử nghiệm |
4 | dB | ||||
| OMAouter của mỗi Aggressor Lane | 3 | dBm | ||||
Ghi chú:
1. Công suất phóng trung bình, mỗi làn (phút) là thông tin và không phải là chỉ báo chính về cường độ tín hiệu.Không thể tuân thủ một máy phát có công suất phóng dưới giá trị này;tuy nhiên, một giá trị trên này không đảm bảo tuân thủ.
2. Ngay cả khi TDECQ < 1 dB , OMAouter (tối thiểu) phải vượt quá giá trị tối thiểu được chỉ định tại đây.
3. Máy thu phải có khả năng chịu đựng mà không bị hư hại khi tiếp xúc liên tục với tín hiệu đầu vào quang học có mức công suất trung bình này.
4. Công suất nhận trung bình, mỗi làn (phút) là thông tin và không phải là chỉ báo chính về cường độ tín hiệu.Công suất nhận được dưới giá trị này không thể tuân thủ;tuy nhiên, một giá trị trên này không đảm bảo tuân thủ.
5. Độ nhạy của máy thu OMAouter, mỗi làn (tối đa) là thông tin và được xác định cho BER là 2,4x10-4.
6. Được đo bằng tín hiệu kiểm tra sự phù hợp ở đầu vào máy thu cho BER là 2,4x10-4.
7. Các điều kiện kiểm tra này là để đo độ nhạy của máy thu có ứng suất.Chúng không phải là đặc điểm của người nhận.
Chức năng chẩn đoán kỹ thuật số
Các đặc điểm chẩn đoán kỹ thuật số sau đây được xác định trong các điều kiện hoạt động bình thường trừ khi có quy định khác.
| Tham số | Biểu tượng | tối thiểu | tối đa | Các đơn vị | ghi chú |
| Màn hình nhiệt độ lỗi tuyệt đối | DMI_Nhiệt độ | -3 | 3 | độC | hoạt động quá mức Phạm vi nhiệt độ |
| Màn hình điện áp cung cấp lỗi tuyệt đối | DMI _VCC | -0,1 | 0,1 | V | Hoạt động hết công suất phạm vi |
|
Giám sát nguồn RX kênh tuyệt đối lỗi |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| Màn hình hiện tại của kênh Bias | DMI_Ibias_Ch | -10% | 10% | m | |
|
Giám sát nguồn kênh TX tuyệt đối lỗi |
DMI_TX_Ch | -2 | 2 | dB | 1 |
Ghi chú:
1. Do độ chính xác đo lường của các loại sợi khác nhau, có thể có dao động bổ sung +/- 1 dB hoặc tổng độ chính xác +/- 3 dB.
