Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QĐ4AC4L2K-CD-4

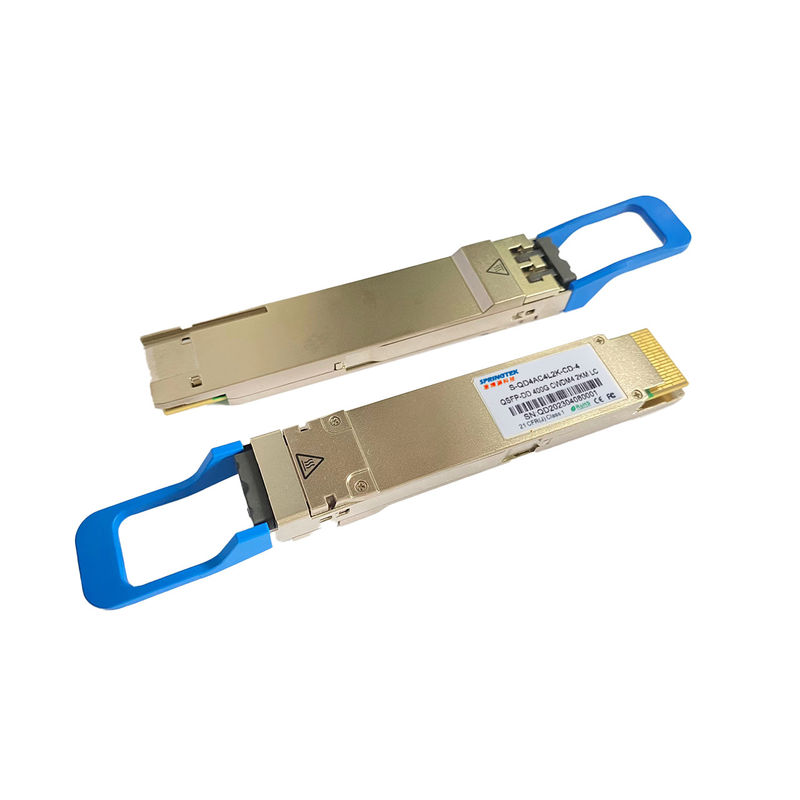

FR4 QSFP-DD Bộ thu phát tương thích Juniper 400Gbps CWDM4 2km LC
QSFP-DD FR4 S-QD4AC4L2K-CD-4 230301.pdf
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
|
S-QĐ4AC4L2K-CD-4 |
QSFP-DD 400G CWDM4 FR4 2KM LC, 0ºC~+70ºC, Có DDM |
Sự miêu tả
Mô-đun quang Springtek 400Gb/s QSFP-DD FR4 được thiết kế cho các ứng dụng truyền thông quang 2km.Mô-đun S-QD4AC4L2K-CD-4 chuyển đổi 8 kênh dữ liệu đầu vào điện 50Gb/giây (PAM4) thành 4 kênh tín hiệu quang CWDM và ghép chúng thành một kênh duy nhất để truyền quang 400Gb/giây. Ngược lại, ở phía máy thu, mô-đun tách kênh quang đầu vào quang 400Gb/s thành 4 kênh tín hiệu quang CWDM và chuyển đổi chúng thành 8 kênh dữ liệu đầu ra điện 50Gb/s (PAM4).
Các bước sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331 nm là thành viên của lưới bước sóng CWDM được xác định trong ITU-T G.694.2. Nó chứa đầu nối LC song công cho giao diện quang và đầu nối 76 chân cho giao diện điện. Để giảm thiểu sự phân tán quang học trong hệ thống đường dài, cáp quang đơn mode (SMF) phải được áp dụng trong mô-đun này. Máy chủ FEC được yêu cầu để hỗ trợ truyền dẫn cáp quang lên đến 10km
Sản phẩm S-QD4AC4L2K-CD-4 được thiết kế với yếu tố hình thức, kết nối quang/điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận đa nguồn QSFP-DD (MSA) Loại 2. Nó được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
Đặc trưng
Các ứng dụng
Xếp hạng tối đa tuyệt đối
Cần lưu ý rằng hoạt động vượt quá bất kỳ xếp hạng tối đa tuyệt đối riêng lẻ nào có thể gây ra hư hỏng vĩnh viễn cho mô-đun này.
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 3.6 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Nhiệt độ trường hợp hoạt động | ĐẾN | 0 | 70 | °C | |
| Độ ẩm tương đối (không ngưng tụ) | RH | 0 | 85 | % |
Điều kiện hoạt động được đề xuất và yêu cầu nguồn điện
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú |
| Nhiệt độ trường hợp hoạt động | ĐỨNG ĐẦU | 0 | 70 | độC | ||
| Điện áp cung cấp điện | VCC | 3.135 | 3.3 | 3.465 | V | |
| Tốc độ dữ liệu, mỗi làn | 26.5625 | GBd | PAM4 | |||
| Độ chính xác tốc độ dữ liệu | -100 | 100 | ppm | |||
| Tỷ lệ lỗi bit trước FEC | 2,4x10-4 | |||||
| Tỷ lệ lỗi bit sau FEC | 1x10-12 | 1 | ||||
| Khoảng cách liên kết | Đ. | 0,002 | 2 | km | 2 | |
|
Ghi chú: 1. FEC được cung cấp bởi hệ thống máy chủ. 2. FEC cần thiết trên hệ thống máy chủ để hỗ trợ khoảng cách tối đa |
||||||
Đặc điểm điện từ
Các đặc tính điện sau đây được xác định trong Môi trường Hoạt động được Khuyến nghị trừ khi có quy định khác.
| Tham số | thuốc thử | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú | |
| Sự tiêu thụ năng lượng | 12 | W | |||||
| Nguồn cung hiện tại | Icc | 3,64 | MỘT | ||||
| Máy phát (mỗi làn) | |||||||
| Tỷ lệ tín hiệu, mỗi làn | TP1 | 26,5625 ± 100 trang/phút | GBd | ||||
|
Điện áp đầu vào pk-pk vi sai dung sai không phù hợp |
TP1a | 900 | mVpp | 1 | |||
| chấm dứt vi sai | TP1 | 10 | % | ||||
| Mất mát trở lại đầu vào vi sai | TP1 |
IEEE 802.3-2015 Phương trình (83E-5) |
dB | ||||
| Khác biệt với chế độ chung Mất mát đầu vào |
TP1 | IEEE 802.3-2015 Phương trình (83E-6) |
dB | ||||
| Kiểm tra đầu vào căng thẳng mô-đun | TP1a |
Xem IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Điện áp một đầu Phạm vi dung sai (Tối thiểu) |
TP1a | -0,4 đến 3,3 | V | ||||
| Chiều cao mắt gần cuối, chênh lệch | TP1 | -350 | 2850 | mV | 3 | ||
| Đầu thu (mỗi làn) | |||||||
| Chiều cao mắt xa, chênh lệch | TP4 | 26,5625 ± 100 trang/phút | GBd | ||||
|
Chênh lệch đỉnh-to-đỉnh Điện áp đầu ra |
TP4 | 900 | mVpp | ||||
|
Điện áp đầu ra chế độ chung AC (Vcm) |
TP4 | 17,5 | mV | ||||
|
chấm dứt vi sai không phù hợp |
TP4 | 10 | % | ||||
|
Mất mát trở lại đầu ra vi sai
|
TP4 |
IEEE 802.3-2015 Phương trình(83E-2) |
|||||
|
Phổ biến cho chế độ vi sai Mất lợi nhuận chuyển đổi |
TP4 |
IEEE 802.3-2015 Phương trình(83E-3) |
|||||
|
Thời gian chuyển tiếp, 20% đến 80%
|
TP4 | 9,5 | ps | ||||
|
Chiều rộng mặt nạ đối xứng mắt gần cuối (ESMW) |
TP4 | 0,265 | giao diện người dùng | ||||
| Chiều cao mắt gần cuối, chênh lệch | TP4 | 70 | mV | ||||
|
Chiều rộng mặt nạ đối xứng mắt xa (ESMW) |
TP4 | 0,2 | giao diện người dùng | ||||
| Chiều cao mắt xa, chênh lệch | TP4 | 30 | mV | ||||
| Tỷ lệ ISI trước con trỏ xa | TP4 | -4,5 | 2,5 | % | |||
| Điện áp đầu ra chế độ chung (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
Ghi chú: 1. Ngoại trừ IEEE 802.3bs 120E.3.1.2, mẫu là PRBS31Q hoặc không hoạt động xáo trộn. 2. Đáp ứng BER được chỉ định trong IEEE 802.3bs 120E.1.1. 3. Điện áp chế độ chung DC do máy chủ tạo ra.Đặc điểm kỹ thuật bao gồm các hiệu ứng của điện áp bù mặt đất. |
|||||||
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú |
| Hệ thống điều khiển | ||||||
| Bước sóng trung tâm | L0 | 1264,5 | 1271 | 1277,5 | bước sóng | |
| L1 | 1284,5 | 1291 | 1279,5 | bước sóng | ||
| L2 | 1304.5 | 1311 | 1317.5 | bước sóng | ||
| L3 | 1324,5 | 1331 | 1337,5 | bước sóng | ||
| Tốc độ dữ liệu, mỗi làn | 53,125 ± 100 trang/phút | GBd | ||||
| định dạng điều chế | PAM4 | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||
| Tổng công suất phóng trung bình | Pt | 9.3 | dBm | |||
| Công suất phóng trung bình, mỗi làn | PAVG | -3.3 | 3,5 | dBm | 1 | |
|
Biên độ điều chế quang bên ngoài (OMAouter), mỗi làn đường |
POMA | -0,3 | 3.7 | dBm | 2 | |
|
Launch Power trong OMAouter trừ TDECQ, mỗi Lane cho ER ≥ 4,5dB cho ER < 4,5dB |
-1,7 -1,6 |
dB | ||||
|
Mắt phát và phân tán Clouser cho PAM4, mỗi làn |
TDECQ | 3.4 | dB | |||
| TDECQ – nhật ký 10*10(Ceq), mỗi ngõ | 3.4 | dB | 3 | |||
| Tỷ lệ tuyệt chủng | cấp cứu | 3,5 | dB | |||
|
Sự khác biệt về sức mạnh phóng giữa hai làn bất kỳ (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Dung sai mất mát quang học | TOL | 17.1 | dB | |||
|
Công suất phóng trung bình của TẮT máy phát, mỗi ngõ |
phịch | -26 | dBm | |||
| Thời gian chuyển đổi máy phát | 17 | ps | ||||
|
Công suất phóng trung bình của TẮT Máy phát, mỗi làn |
phịch | -20 | dBm | |||
| Người nhận | ||||||
| Bước sóng trung tâm | L0 | 1264,5 | 1271 | 1277,5 | bước sóng | |
| L1 | 1284,5 | 1291 | 1279,5 | bước sóng | ||
| L2 | 1304.5 | 1311 | 1317.5 | bước sóng | ||
| L3 | 1324,5 | 1331 | 1337,5 | bước sóng | ||
| Tốc độ dữ liệu, mỗi làn | 53,125 ± 100 trang/phút | GBd | ||||
| định dạng điều chế | PAM4 | |||||
| Ngưỡng sát thương, mỗi làn | THd | 4,5 | dBm | 4 | ||
| Công suất nhận trung bình, mỗi làn | -7.3 | 3,5 | dBm | 5 | ||
| Nhận điện (OMAouter), mỗi làn | 3.7 | dBm | ||||
|
Sự khác biệt về công suất máy thu giữa hai làn xe bất kỳ (OMAouter) |
4.1 | dBm | ||||
|
Độ nhạy của máy thu (OMAouter), mỗi ngõ |
SEN |
phương trình (1) |
dBm | 6 | ||
| Độ nhạy máy thu căng thẳng | SRS | -2,6 | dBm | 7 | ||
| Máy thu phản xạ | rr | -26 | dB | |||
| Xác nhận LOS | LOSA | -20 | dBm | |||
| LOS De-khẳng định | MẤT | -10.3 | dBm | |||
| độ trễ LOS | MẤT | 0,5 | dB | |||
| Điều kiện căng thẳng cho độ nhạy của máy thu căng thẳng (Lưu ý 7) | ||||||
| Nhắm mắt căng thẳng cho PAM4 (SECQ), Làn đường đang thử nghiệm |
3.4 | dB | ||||
| SECQ – 10*log10(Ceq), Kiểm tra làn đường | 3.4 | dB | ||||
| OMAouter của mỗi Aggressor Lane | 1,5 | dBm | ||||
|
Ghi chú: 1. Công suất phóng trung bình, mỗi làn (phút) là thông tin và không phải là chỉ báo chính về cường độ tín hiệu.Không thể tuân thủ một máy phát có công suất phóng dưới giá trị này;tuy nhiên, một giá trị trên này không đảm bảo tuân thủ. 2. Ngay cả khi TDECQ < 1,4 dB đối với tỷ lệ tắt ≥ 4,5 dB hoặc TDECQ < 1,3 dB đối với tỷ lệ tắt < 4,5 dB, OMAbên ngoài(tối thiểu) phải vượt quá giá trị tối thiểu được chỉ định tại đây. 3.Ctương đươnglà một hệ số được xác định trong điều khoản 121.8.5.3 của IEEE Std 802.3-2018, giải thích cho việc tăng cường tiếng ồn của bộ cân bằng tham chiếu. 4. Công suất nhận trung bình, mỗi làn (phút) là thông tin và không phải là chỉ báo chính về cường độ tín hiệu.Công suất nhận được dưới giá trị này không thể tuân thủ;tuy nhiên, một giá trị trên này không đảm bảo tuân thủ. 5. Máy thu phải có khả năng chịu đựng mà không bị hư hại khi tiếp xúc liên tục với tín hiệu quang đầu vào có mức công suất trung bình này. 6. Độ nhạy của máy thu (OMAouter), mỗi làn (tối đa) là thông tin và được xác định cho máy phát có giá trị SECQ lên tới 3,9 dB.Nó phải đáp ứng Phương trình (1), được minh họa trong Hình 4. 7. Được đo bằng tín hiệu kiểm tra sự phù hợp tại TP3 cho BER bằng 2,4x10-4. 8. Các điều kiện kiểm tra này là để đo độ nhạy của máy thu có ứng suất.Chúng không phải là đặc điểm của người nhận.
|
||||||
Chức năng chẩn đoán kỹ thuật số
Các đặc điểm chẩn đoán kỹ thuật số sau đây được xác định trong các điều kiện hoạt động bình thường trừ khi có quy định khác.
| Tham số | Biểu tượng | tối thiểu | tối đa | Các đơn vị | ghi chú |
| Màn hình nhiệt độ lỗi tuyệt đối | DMI_Nhiệt độ | -3 | 3 | độC | hoạt động quá mức Phạm vi nhiệt độ |
| Màn hình điện áp cung cấp lỗi tuyệt đối | DMI _VCC | -0,1 | 0,1 | V | Hoạt động hết công suất phạm vi |
| Lỗi màn hình nguồn RX kênh tuyệt đối | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Màn hình hiện tại của kênh Bias | DMI_Ibias_Ch | -10% | 10% | m | |
| Lỗi màn hình nguồn kênh TX tuyệt đối | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Ghi chú: 1. Do độ chính xác đo lường của các loại sợi khác nhau, có thể có dao động bổ sung +/- 1 dB hoặc tổng độ chính xác +/- 3 dB. |
|||||
