Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QS4031M2K-CD

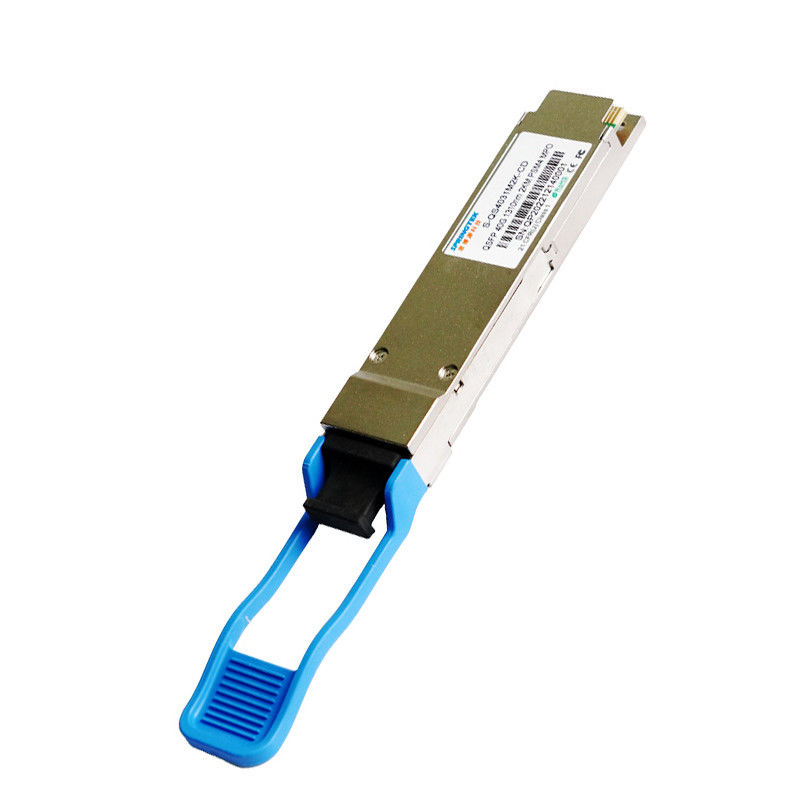

40G QSFP+ IR4 1310nm 2km PSM MPO Chế độ đơn tương thích 40G Ethernet/Infiniband QDR, DDR và SDR/Trung tâm dữ liệu
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-QS4031M2K-CD | QSFP+, 40Gbps,PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, Với DDM |
Sự miêu tả
Bộ thu phát Springtek QSFP+ 40G-PSM4 được thiết kế để đáp ứng các yêu cầu của liên kết ethernet 40G qua SMF lên đến 2km.Nó tương thích với QSFP+ MSA, IEEE 802.3ba.Nó tiết kiệm chi phí, tiêu thụ điện năng thấp với một nguồn điện 3,3V duy nhất.Nó được chế tạo với lớp vỏ hoàn toàn bằng kim loại và có kích thước nhỏ gọn để có hiệu suất EMI vượt trội.
Đặc trưng
Tốc độ dữ liệu lên tới 11,2 Gbps trên mỗi kênh
Đầu nối quang MPO (IEC61754-7-1)
Tiêu thụ điện năng thấp 3,5W (tối đa)
Chiều dài đường truyền lên đến 2km
Máy phát với laser DFB 4 kênh 1310nm
Bộ thu với bộ dò ảnh PIN 4 kênh
Nhiệt độ trường hợp hoạt động: 0 đến 70 ° C
Tuân thủ RoHS (không chì)
Các ứng dụng
Switch Router và HBA
Ethernet 40G
Infiniband QDR, DDR và SDR
Bảng nối đa năng hiệu suất cao
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | 0 | 3,8 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
|
Đặc điểm điện từ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú | |
| Đặc điểm máy phát | |||||||
| Loại laze | DFB | ||||||
| Tốc độ dữ liệu trên mỗi làn | - | - | 10.3125 | - | Gb/giây | ||
| Bước sóng trung tâm làn đường | λ0 | 1260 | 1360 | bước sóng | |||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | - | dB | ||
| Tổng công suất phóng trung bình | PT | - | - | 5 | dBm | ||
| Công suất phóng trung bình, mỗi làn | bĩu môi | -8.2 | - | 0,5 | dBm | ||
| Biên độ điều chế quang học, mỗi làn | OMA | -5.2 | - | 2.0 | dBm | ||
| Chênh lệch lực phóng giữa hai làn bất kỳ (OMA) | - | - | 5 | dB | |||
| Khởi động Power trong OMA trừ TDP, mỗi làn | -4,8 | - | - | dBm | |||
| Tỷ lệ tuyệt chủng | cấp cứu | 3,5 | - | - | dB | ||
| Máy phát phân tán hình phạt | TDP | - | - | 2.6 | dB | ||
| Công suất khởi động trung bình của máy phát TẮT, mỗi làn | POFF | - | - | -30 | dBm | ||
| Độ ồn cường độ tương đối | RIN | - | - | -128 | dB/Hz | ||
| Khả năng chịu suy hao quang học | - | - | 12 | dB | |||
| Định nghĩa mặt nạ mắt máy phát | Tương thích với IEEE802.3ba | ||||||
| Đặc điểm máy thu | |||||||
| Loại máy thu | GHIM | ||||||
| Bước sóng trung tâm làn đường | λ | 1260 | 1360 | bước sóng | |||
| Công suất nhận trung bình, mỗi làn | mã PIN1 | -12.6 | - | 2.3 | dBm | ||
| Ngưỡng thiệt hại | ĐT | 3 | - | - | dBm | ||
| Độ nhạy của máy thu (OMA), mỗi làn (tối đa) | Sen1 | - | - | -12.6 | dBm | 1 | |
| Xác nhận LOS | LOSA | -30 | - | - | dBm | ||
| LOS hủy xác nhận | MẤT | - | - | -15 | dBm | ||
| độ trễ LOS | MẤT | 0,5 | - | 6 | dB | ||
| ghi chú | |||||||
| 1. BER=1E-12, được đo bằng PRBS31@10.3125Gbps | |||||||
Thông số kỹ thuật chung
| Ghim | Biểu tượng | Tên/Mô tả | ghi chú |
| 1 | GND | Đất | |
| 2 | Tx2n | Đầu vào dữ liệu đảo ngược máy phát | |
| 3 | Tx2p | Đầu vào dữ liệu không đảo ngược của máy phát | |
| 4 | GND | Đất | |
| 5 | Tx4n | Đầu vào dữ liệu đảo ngược máy phát | |
| 6 | Tx4p | Đầu vào dữ liệu không đảo ngược của máy phát | |
| 7 | GND | Đất | |
| số 8 | ModselL | Chọn mô-đun | |
| 9 | Đặt lạiL | Đặt lại mô-đun | |
| 10 | VCCRx | + Đầu thu nguồn 3.3V | |
| 11 | SCL | Đồng hồ giao diện nối tiếp 2 dây | |
| 12 | SDA | Dữ liệu giao diện nối tiếp 2 dây | |
| 13 | GND | Đất | |
| 14 | Rx3p | Đầu ra dữ liệu không đảo ngược của máy thu | |
| 15 | Rx3n | Đầu ra dữ liệu đảo ngược của máy thu | |
| 16 | GND | Đất | |
| 17 | Rx1p | Đầu ra dữ liệu không đảo ngược của máy thu | |
| 18 | Rx1n | Đầu ra dữ liệu đảo ngược của máy thu | |
| 19 | GND | Đất | |
| 20 | GND | Đất | |
| 21 | Rx2n | Đầu ra dữ liệu đảo ngược của máy thu | |
| 22 | Rx2p | Đầu ra dữ liệu không đảo ngược của máy thu | |
| 23 | GND | Đất | |
| 24 | rx4n | Đầu ra dữ liệu đảo ngược của máy thu | |
| 25 | rx4p | Đầu ra dữ liệu không đảo ngược của máy thu | |
| 26 | GND | Đất | |
| 27 | ModPrsL | mô-đun hiện tại | |
| 28 | quốc tế | Ngắt | |
| 29 | VCCtx | + Bộ phát nguồn 3.3V | |
| 30 | VCC1 | + Nguồn 3.3V | |
| 31 | Chế độ LP | Chê độ năng lượng thâp | |
| 32 | GND | Đất | |
| 33 | Tx3p | Đầu vào dữ liệu không đảo ngược của máy phát | |
| 34 | Tx3n | Đầu vào dữ liệu đảo ngược máy phát | |
| 35 | GND | Đất | |
| 36 | Tx1p | Đầu vào dữ liệu không đảo ngược của máy phát | |
| 37 | Tx1n | Đầu vào dữ liệu đảo ngược máy phát | |
| 38 | GND | Đất |
