Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-SB2G35L20-CD

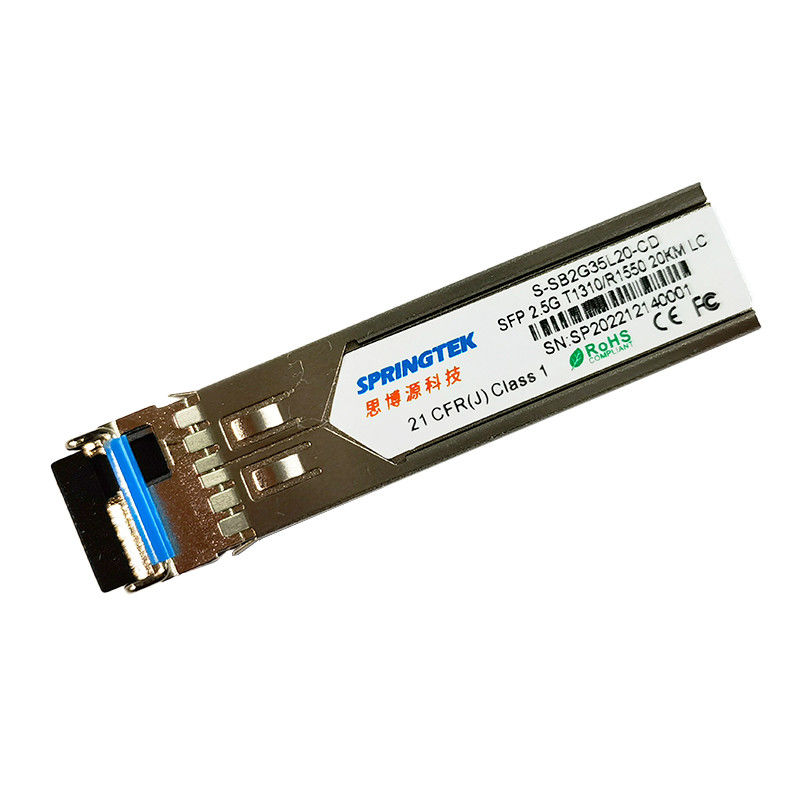

SFP BIDI 20km Mô-đun thu phát quang LC 2.5G T1310 / R1550nm tương thích OEM với DDM
thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-SB2G35L20-CD | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km, LC, 0ºC~+70ºC, Có DDM |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km,LC, -40ºC~+85ºC, Có DDM |
Sự miêu tả
Bộ thu phát Springtek SFP là các mô-đun hiệu suất cao, tiết kiệm chi phí hỗ trợ tốc độ dữ liệu 2,5Gbps và khoảng cách truyền 20km với SMF.
Bộ thu phát bao gồm ba phần: bộ phát laser DFB, điốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đáp ứng các yêu cầu an toàn laser loại I.
Bộ thu phát tương thích với Thỏa thuận đa nguồn SFP và các chức năng chẩn đoán kỹ thuật số SFF-8472.
Đặc trưng
Các ứng dụng
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Vận hành | RHÔ | 5 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Nguồn cung hiện tại | TÔIcc | - | - | 300 | mA |
| Tốc độ dữ liệu | BR | - | 2,5 | - | Gbps |
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | ghi chú | |
| Hệ thống điều khiển | |||||||
| Bước sóng trung tâm | λc | 1260 | 1310 | 1360 | bước sóng | ||
| Độ rộng phổ (-20dB) | Δλ | 1 | bước sóng | ||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | ||||
| Công suất đầu ra trung bình | Pngoài | -5 | 0 | dBm | 1 | ||
| Tỷ lệ tuyệt chủng | cấp cứu | 9,0 | dB | ||||
| Vi sai xoay đầu vào dữ liệu | VTRONG | 180 | 1200 | mV | 2 | ||
| Trở kháng vi sai đầu vào | zTRONG | 90 | 100 | 110 | Ω | ||
| TX Vô hiệu hóa | Vô hiệu hóa | 2.0 | Vcc | V | |||
| Cho phép | 0 | 0,8 | V | ||||
| Lỗi TX | Lỗi | 2.0 | Vcc | V | |||
| Bình thường | 0 | 0,8 | V | ||||
| Người nhận | |||||||
| Bước sóng trung tâm | λc | 1530 | 1550 | 1570 | bước sóng | ||
| Độ nhạy của máy thu | -18 | dBm | 3 | ||||
| Quá tải máy thu | -1 | dBm | 3 | ||||
| LOS hủy xác nhận | LOSĐ. | -20 | dBm | ||||
| Xác nhận LOS | LOSMỘT | -35 | dBm | ||||
| độ trễ LOS | 0,5 | 4 | dB | ||||
| Đầu ra dữ liệu vi sai xoay | Vngoài | 600 | 800 | 1000 | mV | 4 | |
| LOS | Cao | 2.0 | Vcc | V | |||
| Thấp | 0,8 | V | |||||
|
Ghi chú: 1. Công suất quang được đưa vào SMF. 2. Đầu vào PECL, được kết nối và kết nối AC bên trong. 3. Được đo bằng PRBS 223-1 mẫu kiểm tra @2488Mbps, BER ≤1×10-12. 4. Khớp nối AC bên trong. |
|||||||
Thời gian và điện
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Tx Vô hiệu hóa thời gian phủ định | t_on | 1 | bệnh đa xơ cứng | ||
| Thời gian xác nhận vô hiệu hóa Tx | t_off | 10 | µs | ||
| Thời gian khởi tạo, bao gồm Đặt lại lỗi Tx | t_init | 300 | bệnh đa xơ cứng | ||
| Thời gian xác nhận lỗi Tx | t_fault | 100 | µs | ||
| Tx Tắt Để Đặt lại | t_reset | 10 | µs | ||
| Thời gian xác nhận LOS | t_loss_on | 100 | µs | ||
| Thời gian xác nhận LOS | t_loss_off | 100 | µs | ||
| Tốc độ đồng hồ ID nối tiếp | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2)-Cao | Vh | 2 | Vcc | V | |
| MOD_DEF (0:2)-Thấp | Vl | 0,8 | V |
chẩn đoán
| Tham số | Phạm vi | Đơn vị | Sự chính xác | Sự định cỡ |
| Nhiệt độ | 0 đến +70 | °C | ±3°C | Nội bộ |
| -20 đến +80 | ||||
| -40 đến +85 | ||||
| Vôn | 3.0 đến 3.6 | V | ±3% | Nội bộ |
| Xu hướng hiện tại | 0 đến 100 | mA | ±10% | Nội bộ |
| Năng lượng TX | -5 đến 0 | dBm | ±3dB | Nội bộ |
| Công suất RX | -23 đến -1 | dBm | ±3dB | Nội bộ |
