Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QP1A85M01-CD

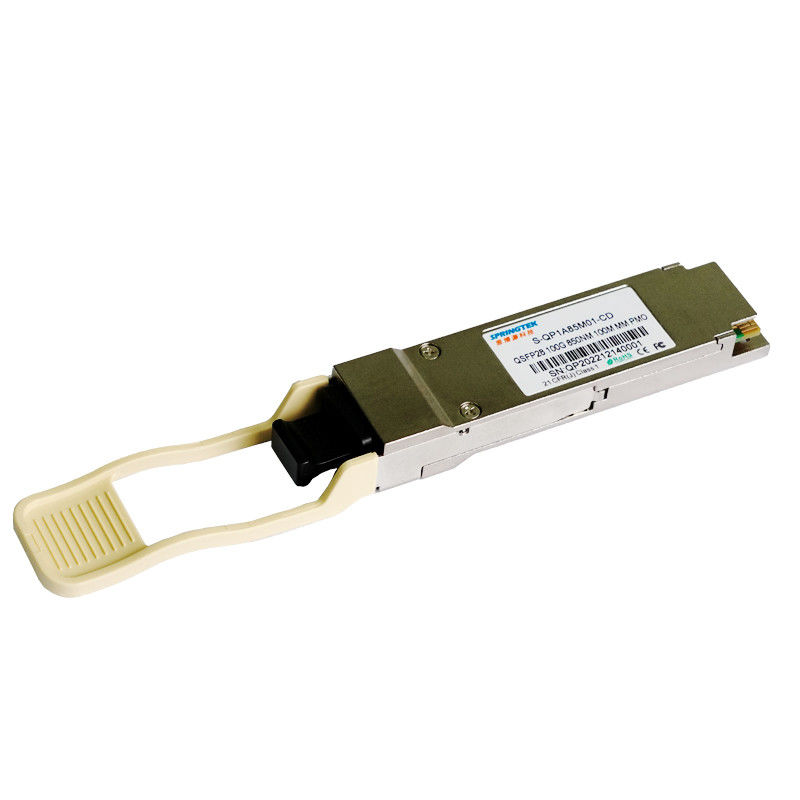

MPO/MTP 100Gbps SR Tương thích Mô-đun thu phát quang Juniper QSFP28 850nm100m
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, Với DDM |
Sự miêu tả
Bộ thu phát Springtek 100GBase-SR4 QSFP28 được thiết kế để đáp ứng các yêu cầu của liên kết ethernet 100G qua MMF lên đến 100m.Nó tương thích với QSFP28 MSA, IEEE 802.3bm và CAUI-4.Nó tiết kiệm chi phí, tiêu thụ điện năng thấp với một nguồn điện 3,3V duy nhất.Nó được chế tạo với lớp vỏ hoàn toàn bằng kim loại và có kích thước nhỏ gọn để có hiệu suất EMI vượt trội.
Đặc trưng
Nguồn +3.3V đơn
Nhiệt độ hoạt động:0 đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | VCC | -0,5 | - | 4 | V |
| Phạm vi nhiệt độ lưu trữ | tS | -40 | - | 85 | °C |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | - | 95 | % |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | - | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,46 | V |
| Tổng điện năng tiêu thụ | Pw | - | - | 2,5 | W |
| Tốc độ dữ liệu | BR | - | 25.78125 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ||
| Swing điện áp đầu vào vi sai | VTRONG | 180 | - | 1000 | mV | ||
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω | ||
| Mất đầu vào vi sai | Theo IEEE P802.3bm | dB | |||||
| Mất trở lại đầu vào chế độ chung | Theo IEEE P802.3bm | dB | |||||
| Đặc tính điện của máy thu | |||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ||
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 900 | mV | ||
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω | ||
| Đầu ra chênh lệch mất trở lại | Theo IEEE P802.3bm | dB | |||||
| Mất trở lại đầu ra chế độ chung | Theo IEEE P802.3bm | dB | |||||
Đặc điểm quang học
| Đặc điểm máy phát | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Bước sóng trung tâm | λ | 840 | 850 | 860 | bước sóng | |
| Độ rộng phổ RMS | ∆λ | - | - | 0,6 | bước sóng | |
| Công suất phóng trung bình, mỗi làn | PNGOÀI | -8.4 | - | 2.4 | dBm | |
| Biên độ điều chế quang học, mỗi làn | OMA | -6,4 | - | 3 | dBm | |
|
Mắt phát và tán sắc đóng cửa (TDEC), mỗi làn đường |
TDEC | 4.3 | dB | |||
| Tỷ lệ tuyệt chủng | cấp cứu | 2.0 | - | - | dB | |
| Công suất khởi động trung bình của máy phát TẮT, mỗi làn | PTẮT | - | - | -30 | dBm | |
| Khả năng chịu suy hao quang học | ORL | - | - | 12 | dB | |
|
mặt nạ mắt máy phát định nghĩa{X1,X2,X3,Y1,Y2,Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| Đặc điểm máy thu | ||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Bước sóng máy thu | λ | 840 | 850 | 860 | bước sóng | |
| Công suất trung bình ở đầu vào nhận, mỗi làn | PXPx | - 10.3 | - | 2.4 | dBm | |
| Độ nhạy máy thu căng thẳng trong OMA | SRS | - | - | -5.2 | dBm | 1 |
| Xác nhận LOS | LOSA | -30 | - | - | dBm | |
| LOS hủy xác nhận | MẤT | - | - | -13 | dBm | |
| độ trễ LOS | MẤT | 0,5 | dB | |||
| Máy thu phản xạ | Rfl | -12 | dB | |||
| ghi chú | ||||||
| 1. Được đo bằng mẫu thử nghiệm PRBS 231 -1, @25,78125Gb/s, BER<5E-5. | ||||||
