Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QP1AC31M2K-CD

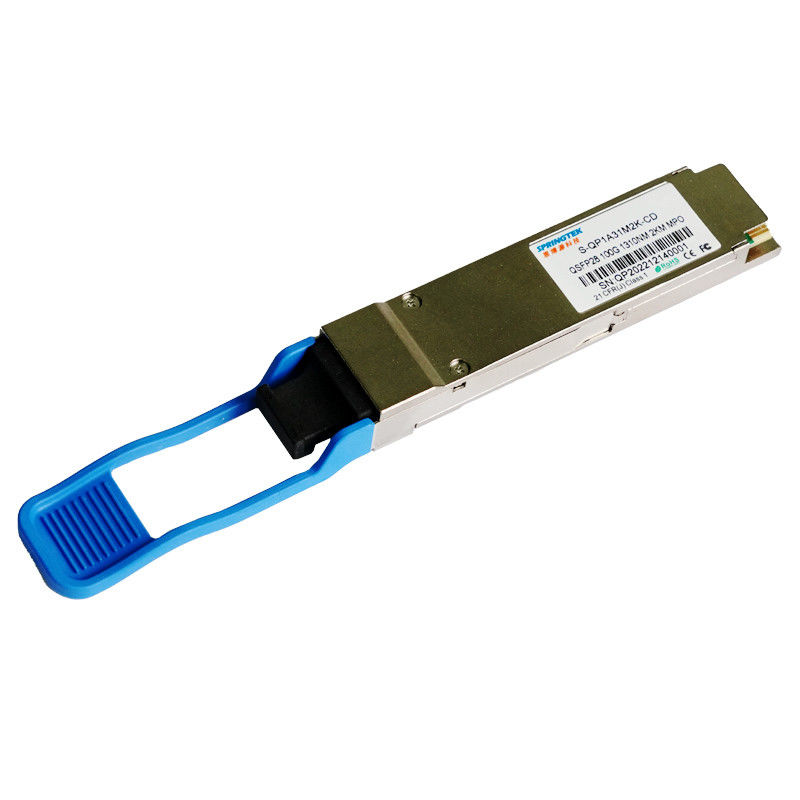

100G PSM4 2km Mô-đun thu phát quang QSFP28 1310nm MTP / MPO tương thích thổ cẩm
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm,SM,MPO,2km, 0ºC~+70ºC, Với DDM, |
Sự miêu tả
Bộ thu phát quang đơn mode Springtek 100G PSM4 QSFP28 được thiết kế cho các ứng dụng truyền thông quang học.Sản phẩm này cung cấp mật độ cổng tăng lên, cung cấp bốn kênh truyền và nhận độc lập, Mỗi kênh hoạt động ở tốc độ 25Gbps, dẫn đến tốc độ dữ liệu tổng hợp là 100Gbps trên 2km sợi quang đơn mode, Có thể cắm cáp ruy băng sợi quang có đầu nối MTP/MPO vào ổ cắm mô-đun QSFP28, Các chốt dẫn hướng bên trong ổ cắm đảm bảo căn chỉnh chính xác.
theo Thỏa thuận đa nguồn QSFP28 (MSA), Mô-đun có thể được quản lý thông qua giao diện nối tiếp hai dây I2C.Mô-đun máy phát chấp nhận các tín hiệu điện đầu vào tương thích với các mức Logic chế độ chung (CML), Tất cả các tín hiệu dữ liệu đầu vào là vi sai và được kết thúc bên trong.Mô-đun máy thu chuyển đổi các tín hiệu đầu vào quang học song song thông qua dãy bộ dò ảnh thành các tín hiệu đầu ra điện song song.Các tín hiệu điện đầu ra của mô-đun máy thu cũng tương thích với điện áp với các mức Logic chế độ chung (CML).Tất cả các tín hiệu dữ liệu đều khác biệt và hỗ trợ tốc độ dữ liệu lên tới 25Gb/s trên mỗi kênh.
Đặc trưng
Các ứng dụng
Tiêu chuẩn
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Tổng điện năng tiêu thụ | P | - | - | 3,5 | W |
| Tốc độ dữ liệu | BR | - | 25.78125 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Swing điện áp đầu vào vi sai | VTRONG | 180 | - | 900 | mV |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω |
| chấm dứt khác biệt không phù hợp | - | - | 10 | % | |
| Mất đầu vào vi sai | Mỗi 100G CLR4 MSA | dB | |||
| Mất trở lại đầu vào chế độ chung | Mỗi 100G CLR4 MSA | dB | |||
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 1200 | mV |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω |
| chấm dứt khác biệt không phù hợp | - | - | 10 | % | |
| Đầu ra chênh lệch mất trở lại | Mỗi 100G CLR4 MSA | dB | |||
| Mất trở lại đầu ra chế độ chung | Mỗi 100G CLR4 MSA | dB | |||
đặc điểm ptical
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú | |
| Đặc điểm máy phát | |||||||
| Tỷ lệ tín hiệu trên mỗi làn đường | 25.78125 | GBd | 1 | ||||
| Bước sóng trung tâm làn đường (phạm vi) | λ | 1260 | 1310 | 1355 | bước sóng | ||
| Tổng công suất phóng trung bình | bĩu môi | 9,5 | dBm | ||||
| Công suất phóng trung bình trên mỗi làn đường | TXPx | -6,5 | 2,5 | dBm | |||
| Tỷ lệ tuyệt chủng | cấp cứu | 3,5 | dB | ||||
| Tỷ lệ triệt tiêu Sidemode | SMSR | 30 | dB | ||||
| Khởi động trung bình Tắt nguồn trên mỗi làn | phịch | -30 | dB |
|
|||
|
Định nghĩa mặt nạ mắt máy phát {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Đặc điểm máy thu | |||||||
| Tỷ lệ tín hiệu trên mỗi làn đường | 25.78125 | GBd | |||||
| Bước sóng trung tâm làn đường (phạm vi) | λ | 1260 | 1355 | bước sóng | |||
| Công suất máy thu trung bình, mỗi làn | tối đa | 3,5 | dBm | ||||
|
Độ nhạy máy thu không căng thẳng (OMA) trên mỗi làn đường |
Rxsens | -10.2 | dBm | 1 | |||
| Công suất bão hòa đầu vào (Quá tải) | Psat | 4,5 | dBm | ||||
| Máy thu phản xạ | Rr | -26 | dB | ||||
| LOS | Xác nhận quang học | pd | -12 | dBm | |||
| Xác nhận quang học | Pa | -18 | |||||
| ghi chú | |||||||
|
|||||||
