Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QP1AL4L10-CD

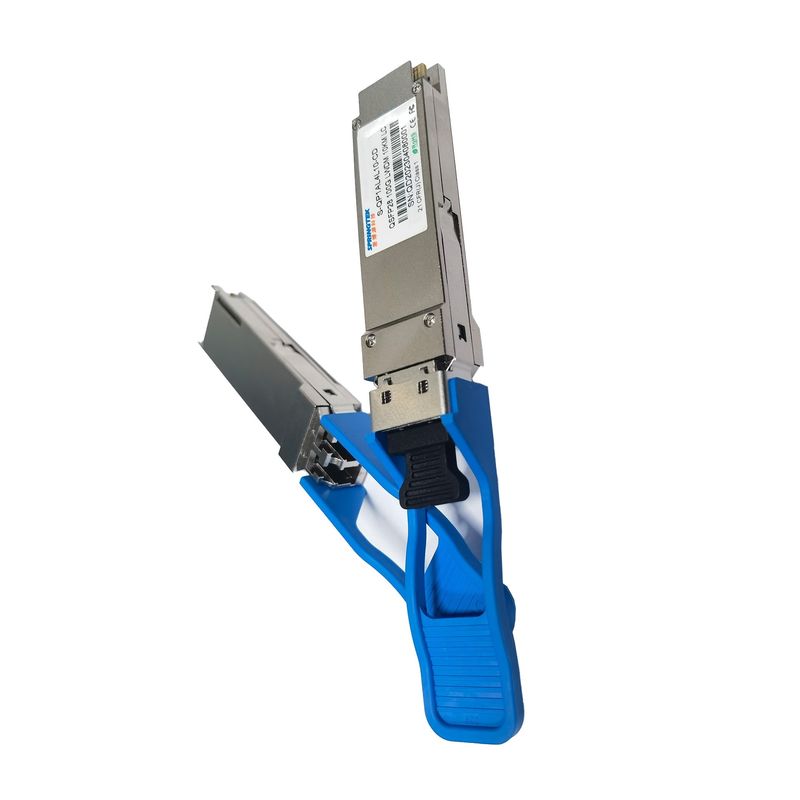

Duplex LC SMF 100g Bộ thu phát tương thích Cisco QSFP28 LR4 1310nm 10km DOM LAN WDM
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps,1294 -1310 nm, SM, LC,10km, 0ºC~+70ºC, Với DDM, phong cách COB |
Sự miêu tả
Bộ thu phát Springtek 100GBase-LR4 QSFP28 được thiết kế để đáp ứng các yêu cầu của liên kết ethernet 100G qua SMF lên đến 10km.Nó tương thích với QSFP28 MSA, IEEE 802.3ba và IEEE 802.3bm.Nó tiết kiệm chi phí, tiêu thụ điện năng thấp với một nguồn điện 3,3V duy nhất.Mô-đun này có tốc độ bit tổng hợp lên tới 103,1Gbps bằng cách ghép 4 làn quang LAN-WDM độc lập, mỗi làn có khả năng truyền 25,78125Gb/s trên 10km SMF.Nó được chế tạo với lớp vỏ hoàn toàn bằng kim loại và có kích thước nhỏ gọn để có hiệu suất EMI vượt trội.
Đặc trưng
Nguồn +3.3V đơn
Nhiệt độ hoạt động:0 đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Tổng điện năng tiêu thụ | P | - | - | 3,5 | W |
| Tốc độ dữ liệu | BR | - | 25.78125 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Swing điện áp đầu vào vi sai | VTRONG | 180 | - | 900 | mV |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω |
| Mất đầu vào vi sai | Mỗi 100Gbase-LR4 | dB | |||
| Mất trở lại đầu vào chế độ chung | Mỗi 100Gbase-LR4 | dB | |||
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 850 | mV |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω |
| Đầu ra chênh lệch mất trở lại | Mỗi 100Gbase-LR4 | dB | |||
| Mất trở lại đầu ra chế độ chung | Mỗi 100Gbase-LR4 | dB | |||
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú | |
| Đặc điểm máy phát | |||||||
| Tỷ lệ tín hiệu trên mỗi làn đường | 25.78125 | GBd | 1 | ||||
| Bước sóng trung tâm làn đường (phạm vi) | λ | 1294.53 | - | 1296.59 | bước sóng | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Tổng công suất phóng trung bình | bĩu môi | - | - | 10,5 | dBm | ||
| Truyền OMA trên mỗi làn đường | TxOMA | -1.3 | - | 4,5 | dBm | ||
| Công suất phóng trung bình trên mỗi làn đường | TXPx | -4.3 | - | 4,5 | dBm | ||
| Tỷ lệ tuyệt chủng | cấp cứu | 4 | - | - | dB | ||
| Tỷ lệ triệt tiêu Sidemode | SMSR | 30 | - | - | dB | ||
| Độ ồn cường độ tương đối | RIN | - | - | -130 | dB/Hz | ||
| Phản xạ máy phát Phản xạ | - | - | -12 | dB | |||
|
Định nghĩa mặt nạ mắt máy phát {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Đặc điểm máy thu | |||||||
| Tỷ lệ tín hiệu trên mỗi làn đường | 25.78125 | GBd | 3 | ||||
| Bước sóng trung tâm làn đường (phạm vi) | λ | 1294.53 | - | 1296.59 | bước sóng | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Công suất nhận trung bình trên mỗi làn | RXPx | -10.6 | - | 4,5 | dBm | 4 | |
| Độ nhạy của máy thu (OMA) trên mỗi làn | Rxsens | - | - | -8.6 | dBm | ||
| Máy thu phản xạ | - | - | -26 | dB | |||
| LOS | Xác nhận quang học | pd | - | - | -11.6 | dBm | |
| Xác nhận quang học | Pa | -24 | - | - | |||
| độ trễ LOS | 0,5 | - | - | dB | |||
| ghi chú | |||||||
|
1. Máy phát hoạt động ở tốc độ 25,78125Gbps mỗi kênh. 2. Tỷ lệ trúng 5x10-5. 3. Bộ thu hoạt động ở tốc độ 25,78125Gbps mỗi kênh. 4. Giá trị công suất và độ chính xác của công suất có ở tất cả các kênh được bật. |
|||||||
