Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-FP1055L80-CD

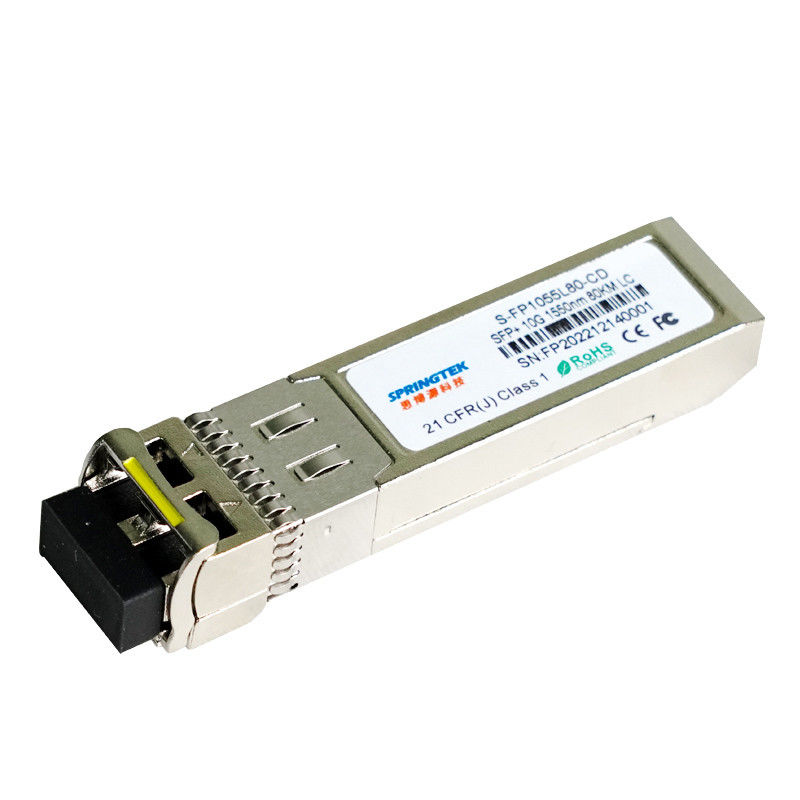

10Gbps 1550nmsố 80km SFP +Mô-đun thu phát quang
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-FP1055L80-CD | SFP+, 10.3125Gbps, 1550nm, SM, 80km, 0ºC~+70ºC, Với DDM |
Sự miêu tả
Bộ thu phát EML 10Gbps SFP+ làm mát bằng công nghệ Springtek 1550nm được thiết kế để truyền và nhận dữ liệu quang trong các liên kết Ethernet 10G qua sợi quang đơn mode lên đến 80km.
Giao diện điện mô-đun Springtek 1550nm 80km SFP+ tuân thủ các thông số kỹ thuật điện SFI.Trở kháng đầu vào của máy phát và đầu ra của máy thu là chênh lệch 100 Ohms.Các dòng dữ liệu được ghép nối AC bên trong.Mô-đun này cung cấp khả năng kết thúc vi sai và giảm vi sai sang chuyển đổi chế độ chung để kết thúc tín hiệu chất lượng và EMI thấp.
Đặc trưng
Giao diện quang LC Duplex
Máy phát EML làm mát 1550nm, máy thu APD
Hỗ trợ tốc độ bit lên tới 11,3G
Tiêu thụ điện năng thấp <2W
Chiều dài SMF lên tới 80km
Vỏ hoàn toàn bằng kim loại cho hiệu suất EMI vượt trội
Giải pháp SFP+ tiết kiệm chi phí, cho phép mật độ cổng cao hơn và băng thông lớn hơn
Nhiệt độ hoạt động:0 đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
Kênh sợi quang 8,5G/10G
10G SONET/SDH, OTU2/2e
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -0 | 70 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 5 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | +70 | °C | |
| Điện áp cung cấp điện | Vcc | 3.135 | 3h30 | 3.465 | V |
| Nguồn cung hiện tại | TÔIcc | 450 | m | ||
| Tốc độ dữ liệu | BR | - | 10.3125 | 11.3 | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Swing điện áp đầu vào vi sai | VTRONG | 180 | 850 | mV | |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC | V |
| Máy phát kích hoạt điện áp | VVN | 0 | - | 0,8 | V |
| tLỖIlogic cao | Vtfh | 2.0 | - | VCC | V |
| tLỖILogic thấp | VTFL | 0 | - | 0,8 | V |
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 850 | mV |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω |
| Lỗi LOS | lỗi VLOS | Vcc–1.3 | VccHOST | V | |
| LOS bình thường | Định mức VLOS | Vee | Vee+0,8 | V | |
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Đặc điểm máy phát | ||||||
| Loại laze | EML | |||||
| Phạm vi bước sóng trung tâm | λ | 1530 | 1550 | 1565 | bước sóng | |
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | - | dB | |
| Ra mắt điện quang | bĩu môi | -1 | - | 4 | dBm | |
| Công suất khởi động trung bình của máy phát TẮT | PTẮT | - | - | -30 | dBm | |
| Tỷ lệ tuyệt chủng | cấp cứu | 8,5 | - | - | dB | |
| Máy phát và hình phạt phân tán | TDP | - | - | 3 | dB | |
| Độ ồn cường độ tương đối | RIN | - | - | -128 | dB/Hz | |
| Đặc điểm máy thu | ||||||
| Loại máy thu | APD | |||||
| Điều hành bước sóng trung tâm | λ | 1270 | - | 1610 | bước sóng | |
| Độ nhạy của máy thu | Sen | - | - | -23 | dBm | 1 |
| Quá tải máy thu | PĐÃ NGỒI | -7 | - | - | dBm | |
| Máy thu phản xạ | RFL | - | - | -27 | dB | |
| Xác nhận LOS | LOSA | -37 | - | - | dBm | |
| LOS hủy xác nhận | MẤT | - | - | -26 | dBm | |
| độ trễ LOS | MẤT | 0,5 | 3 | dB | ||
| ghi chú | ||||||
| 1. Đo bằng 231-1 PRBS@10.3125Gbps,BER<10-12, với ER, BtB tồi tệ nhất | ||||||
