Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-FB1032L60-xD

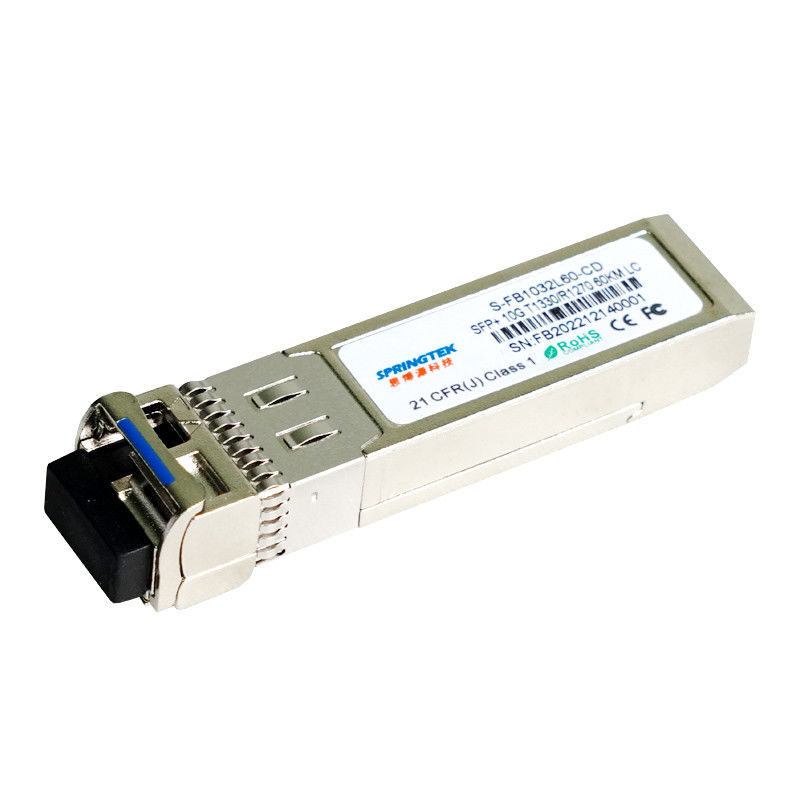

10g t1330/R1270bước sóng60kmBIDISFP+Mô-đun thu phát quang
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-FB1032L60-CD | SFP+ BIDI Tx1330/Rx1270nm, 10.3125Gbps, SM, 60km, 0ºC~+70ºC, Có DDM |
| S-FB1032L60-ID | SFP+ BIDI Tx1330/Rx1270nm, 10.3125Gbps, SM, 60km, -40ºC~+85ºC, Có DDM |
Sự miêu tả
Bộ thu phát Springtek 10G 1330nm SFP+ BIDI được thiết kế để truyền và nhận dữ liệu quang qua sợi quang đơn mode cho chiều dài liên kết 20km.
Giao diện điện của mô-đun SFP+ BIDI 60km tuân thủ các thông số kỹ thuật điện của SFI.Trở kháng đầu vào của máy phát và đầu ra của máy thu là chênh lệch 100 Ohms.Các dòng dữ liệu được ghép nối AC bên trong.Mô-đun này cung cấp khả năng kết thúc vi sai và giảm vi sai sang chuyển đổi chế độ chung để kết thúc tín hiệu chất lượng và EMI thấp.
Đặc trưng
Giao diện LC đơn, hoạt động song công
Máy phát DFB 1330nm, nhận APD
Công suất tiêu thụ <1.5W
Áp dụng cho kết nối SMF 60km
Nguồn +3.3V đơn
Vỏ hoàn toàn bằng kim loại cho hiệu suất EMI vượt trội
Giải pháp SFP+ tiết kiệm chi phí, cho phép mật độ cổng cao hơn và băng thông lớn hơn
Nhiệt độ hoạt động:0 đến +70°C -40 đến +85°C
Tuân thủ RoHS (không chì)
Các ứng dụng
Các liên kết quang khác
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Nguồn cung hiện tại | TÔIcc | - | - | 300 | m |
| Tốc độ dữ liệu | BR | - | 10.3125 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Swing điện áp đầu vào vi sai | VTRONG | 180 | - | 700 | mV |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω |
| Máy phát vô hiệu hóa điện áp | Vdis | 2.0 | - | VCC+0,3 | V |
| Máy phát kích hoạt điện áp | VVN | 0 | - | 0,8 | V |
| tLỖIlogic cao | Vtfh | 2.4 | - | VCC | V |
| tLỖILogic thấp | VTFL | VEE | - | VEE+0,4 | V |
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 850 | mV |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω |
| LOS khẳng định điện áp | VLOSA | 2.4 | - | VCC | V |
| LOS De-khẳng định điện áp | VMẤT | VEE | - | VEE+0,4 | V |
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú | ||
| Đặc điểm máy phát | ||||||||
| Loại laze | DFB | |||||||
| Bước sóng trung tâm | λ | 1320 | 1330 | 1340 | bước sóng | |||
| Độ rộng phổ @-20dB | Δλ | - | - | 1 | bước sóng | |||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | - | dB | |||
| Ra mắt điện quang | bĩu môi | 1 | - | 6 | dBm | 1 | ||
| Tỷ lệ tuyệt chủng | cấp cứu | 3,5 | - | - | dB | |||
| Độ ồn cường độ tương đối | RIN | - | - | -128 | dB/Hz | |||
| sơ đồ mắt | Phù hợp với mặt nạ mắt IEEE802.3ae khi được lọc | |||||||
| Đặc điểm máy thu | ||||||||
| Loại máy thu | GHIM | |||||||
| bước sóng trung tâm | λ | 1260 | 1270 | 1280 | bước sóng | |||
| Độ nhạy của máy thu | Sen | - | - | -21 | dBm | 2 | ||
| Quá tải máy thu | PĐÃ NGỒI | -6 | - | - | dBm | |||
| Máy thu phản xạ | RFL | - | - | -12 | dB | |||
| Xác nhận LOS | LOSA | -35 | - | - | dBm | |||
| LOS hủy xác nhận | MẤT | - | - | -22 | dBm | |||
| độ trễ LOS | MẤT | 0,5 | 3 | 5 | dB | |||
| ghi chú | ||||||||
|
1. Số liệu công suất trung bình chỉ mang tính tham khảo, theo IEEE 802.3ae. 2. Đo bằng 231-1 PRBS@10.3125Gbps,BER<10-12 |
||||||||
