Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QĐ4A31M01-CD-4

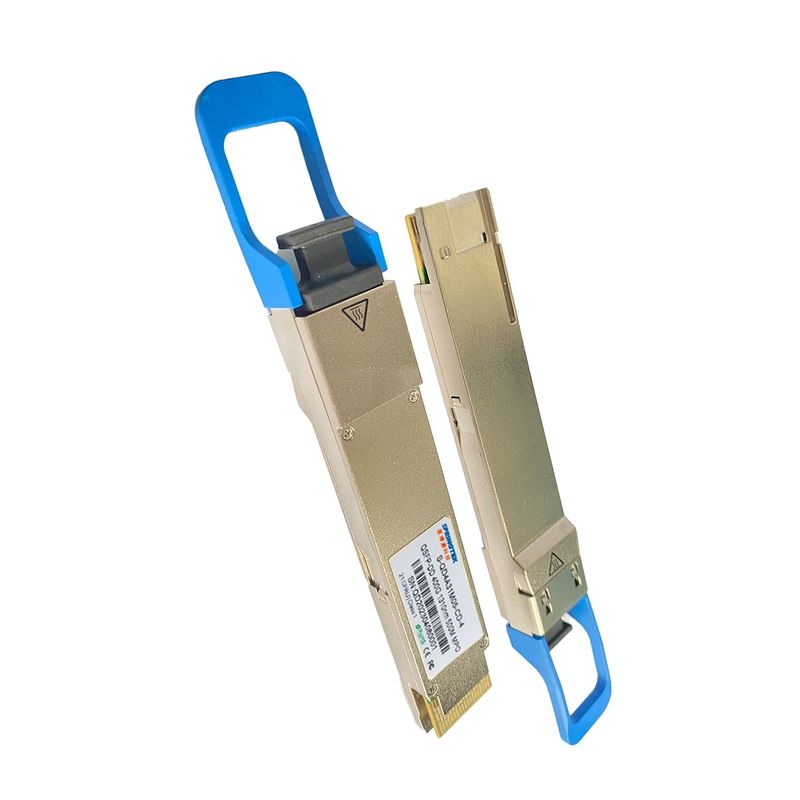

Mô-đun thu phát quang tương thích OEM QSFP-DD Juniper/Cisco 400G 1310nm DR4 500M MTP/MPO
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
|
S-QĐ4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, Có DDM |
Sự miêu tả
Mô-đun quang Springtek 400Gb/s QSFP-DD DR4 được thiết kế cho các ứng dụng truyền thông quang 500m.Mô-đun S-QD4A31M05-CD-4 chuyển đổi 8 kênh dữ liệu đầu vào điện 50Gb/giây (PAM4) thành 4 kênh tín hiệu quang song song, mỗi kênh có khả năng hoạt động 100Gb/giây với tốc độ dữ liệu tổng hợp là 400Gb/giây.Ngược lại, trên máy thu
bên cạnh, mô-đun chuyển đổi 4 kênh tín hiệu quang song song 100Gb/giây mỗi kênh cho tốc độ dữ liệu tổng hợp 400Gb/giây thành 8 kênh dữ liệu đầu ra điện 50Gb/giây (PAM4).
Có thể cắm cáp quang có đầu nối MTP/MPO-12 vào ổ cắm mô-đun Springtek 400Gb/s QSFP-DD DR4. Căn chỉnh chính xác được đảm bảo bởi các chân dẫn hướng bên trong ổ cắm. Cáp thường không thể xoắn để có kênh thích hợp căn chỉnh kênh.Kết nối điện đạt được thông qua đầu nối loại cạnh tuân thủ QSFP-DD MSA.
Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang/điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận đa nguồn QSFP-DD
Đặc trưng
Các ứng dụng
Xếp hạng tối đa tuyệt đối
Cần lưu ý rằng hoạt động vượt quá bất kỳ xếp hạng tối đa tuyệt đối riêng lẻ nào có thể gây ra hư hỏng vĩnh viễn cho mô-đun này.
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 3.6 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Nhiệt độ trường hợp hoạt động | ĐẾN | 0 | 70 | °C | |
| Độ ẩm tương đối (không ngưng tụ) | RH | 0 | 85 | % |
Điều kiện hoạt động được đề xuất và yêu cầu nguồn điện
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú |
| Nhiệt độ trường hợp hoạt động | ĐỨNG ĐẦU | 0 | 70 | độC | ||
| Điện áp cung cấp điện | VCC | 3.135 | 3.3 | 3.465 | V | |
| Tốc độ dữ liệu, mỗi làn | 26.5625 | GBd | PAM4 | |||
| Độ chính xác tốc độ dữ liệu | -100 | 100 | ppm | |||
| Tỷ lệ lỗi bit trước FEC | 2,4x10-4 | |||||
| Tỷ lệ lỗi bit sau FEC | 1x10-12 | 1 | ||||
| Khoảng cách liên kết | Đ. | 0,002 | 500 | tôi | 2 |
Đặc điểm điện từ
Các đặc tính điện sau đây được xác định trong Môi trường Hoạt động được Khuyến nghị trừ khi có quy định khác.
| Tham số | thuốc thử | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú | |
| Sự tiêu thụ năng lượng | 12 | W | |||||
| Nguồn cung hiện tại | Icc | 3,64 | MỘT | ||||
| Máy phát (mỗi làn) | |||||||
| Tỷ lệ tín hiệu, mỗi làn | TP1 | 26,5625 ± 100 trang/phút | GBd | ||||
|
Vi sai pk-pk Dung sai điện áp đầu vào không phù hợp |
TP1a | 900 | mVpp | 1 | |||
| chấm dứt vi sai | TP1 | 10 | % | ||||
| Mất mát trở lại đầu vào vi sai | TP1 |
IEEE 802.3-2015 Phương trình (83E-5) |
dB | ||||
| Khác biệt với chế độ chung Mất mát đầu vào |
TP1 | IEEE 802.3-2015 Phương trình (83E-6) |
dB | ||||
| Kiểm tra đầu vào căng thẳng mô-đun | TP1a |
Xem IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Điện áp một đầu Phạm vi dung sai (Tối thiểu) |
TP1a | -0,4 đến 3,3 | V | ||||
| Chiều cao mắt gần cuối, chênh lệch | TP1 | -350 | 2850 | mV | 3 | ||
| Đầu thu (mỗi làn) | |||||||
| Chiều cao mắt xa, chênh lệch | TP4 | 26,5625 ± 100 trang/phút | GBd | ||||
|
Chênh lệch đỉnh-to-đỉnh Điện áp đầu ra |
TP4 | 900 | mVpp | ||||
| Điện áp đầu ra chế độ chung AC (Vcm) | TP4 | 17,5 | mV | ||||
|
chấm dứt vi sai không phù hợp |
TP4 | 10 | % | ||||
|
Mất mát trở lại đầu ra vi sai
|
TP4 |
IEEE 802.3-2015 Phương trình(83E-2) |
|||||
|
Phổ biến để chuyển đổi chế độ vi sai mất mát trở lại |
TP4 |
IEEE 802.3-2015 Phương trình(83E-3) |
|||||
|
Thời gian chuyển tiếp, 20% đến 80%
|
TP4 | 9,5 | ps | ||||
|
Chiều rộng mặt nạ đối xứng mắt gần cuối (ESMW) |
TP4 | 0,265 | giao diện người dùng | ||||
| Chiều cao mắt gần cuối, chênh lệch | TP4 | 70 | mV | ||||
|
Chiều rộng mặt nạ đối xứng mắt xa (ESMW) |
TP4 | 0,2 | giao diện người dùng | ||||
| Chiều cao mắt xa, chênh lệch | TP4 | 30 | mV | ||||
| Tỷ lệ ISI trước con trỏ xa | TP4 | -4,5 | 2,5 | % | |||
| Điện áp đầu ra chế độ chung (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
Ghi chú: 1. Ngoại trừ IEEE 802.3bs 120E.3.1.2, mẫu là PRBS31Q hoặc không hoạt động xáo trộn. 2. Đáp ứng BER được chỉ định trong IEEE 802.3bs 120E.1.1. 3. Điện áp chế độ chung DC do máy chủ tạo ra.Đặc điểm kỹ thuật bao gồm các hiệu ứng của điện áp bù mặt đất. |
|||||||
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Các đơn vị | ghi chú |
| Bước sóng trung tâm | λc | 1304.5 | 1310 | 1317.5 | bước sóng | |
| Hệ thống điều khiển | ||||||
| Tốc độ dữ liệu, mỗi làn | 53,125 ± 100 trang/phút | GBd | ||||
| định dạng điều chế | PAM4 | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||
| Công suất phóng trung bình, mỗi làn | PAVG | -2,9 | 4 | dBm | 1 | |
|
Biên độ điều chế quang bên ngoài (OMAouter), mỗi làn đường |
POMA | -0,8 | 4.2 | dBm | 2 | |
|
Khởi chạy Power trong OMAouter trừ TDECQ, mỗi ngõ cho ER ≥ 4,5dB cho ER < 4,5dB |
-2.2 -1,9 |
dB | ||||
|
Máy phát và phân tán Eye Clouser cho PAM4, mỗi ngõ |
TDECQ | 3.4 | dB | |||
| TDECQ – nhật ký 10*10(Ceq), mỗi ngõ | 3.4 | dB | 3 | |||
| Tỷ lệ tuyệt chủng | cấp cứu | 3,5 | dB | |||
|
Sự khác biệt về sức mạnh phóng giữa hai làn bất kỳ (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Dung sai mất mát quang học | TOL | 21.4 | dB | |||
|
Công suất phóng trung bình của TẮT máy phát, mỗi ngõ |
phịch | -26 | dBm | |||
| Thời gian chuyển đổi máy phát | 17 | ps | ||||
|
Công suất phóng trung bình của TẮT Máy phát, mỗi làn |
phịch | -15 | dBm | |||
| Người nhận | ||||||
| Tốc độ dữ liệu, mỗi làn | 53,125 ± 100 trang/phút | GBd | ||||
| định dạng điều chế | PAM4 | |||||
| Ngưỡng sát thương, mỗi làn | THd | 5 | dBm | 4 | ||
| Công suất nhận trung bình, mỗi làn | -5,9 | 4 | dBm | 5 | ||
| Nhận điện (OMAouter), mỗi làn | 4.2 | dBm | ||||
|
Độ nhạy của máy thu (OMAouter), mỗi ngõ |
SEN |
phương trình (1) |
dBm | 6 | ||
| Độ nhạy máy thu căng thẳng | SRS | -1,9 | dBm | 7 | ||
| Máy thu phản xạ | rr | -26 | dB | |||
| Xác nhận LOS | LOSA | -15 | dBm | |||
| LOS De-khẳng định | MẤT | -8,9 | dBm | |||
| độ trễ LOS | MẤT | 0,5 | dB | |||
| Điều kiện căng thẳng cho độ nhạy của máy thu căng thẳng (Lưu ý 7) | ||||||
| Nhắm mắt căng thẳng cho PAM4 (SECQ), Làn đường đang thử nghiệm |
3.4 | dB | ||||
| SECQ – 10*log10(Ceq), Kiểm tra làn đường | 3.4 | dB | ||||
| OMAouter của mỗi Aggressor Lane | 4.2 | dBm | ||||
Chức năng chẩn đoán kỹ thuật số
Các đặc điểm chẩn đoán kỹ thuật số sau đây được xác định trong các điều kiện hoạt động bình thường trừ khi có quy định khác.
| Tham số | Biểu tượng | tối thiểu | tối đa | Các đơn vị | ghi chú |
| Màn hình nhiệt độ lỗi tuyệt đối | DMI_Nhiệt độ | -3 | 3 | độC | hoạt động quá mức Phạm vi nhiệt độ |
| Màn hình điện áp cung cấp lỗi tuyệt đối | DMI _VCC | -0,1 | 0,1 | V | Hoạt động hết công suất phạm vi |
| Lỗi màn hình nguồn RX kênh tuyệt đối | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Màn hình hiện tại của kênh Bias | DMI_Ibias_Ch | -10% | 10% | m | |
| Lỗi màn hình nguồn kênh TX tuyệt đối | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Ghi chú: 1. Do độ chính xác đo lường của các loại sợi khác nhau, có thể có dao động bổ sung +/- 1 dB hoặc tổng độ chính xác +/- 3 dB. |
|||||
