Nguồn gốc:
Vũ Hán Trung Quốc
Hàng hiệu:
Springtek
Chứng nhận:
ISO9001 RoHS FCC CE
Số mô hình:
S-QP1AC4L2K-CD

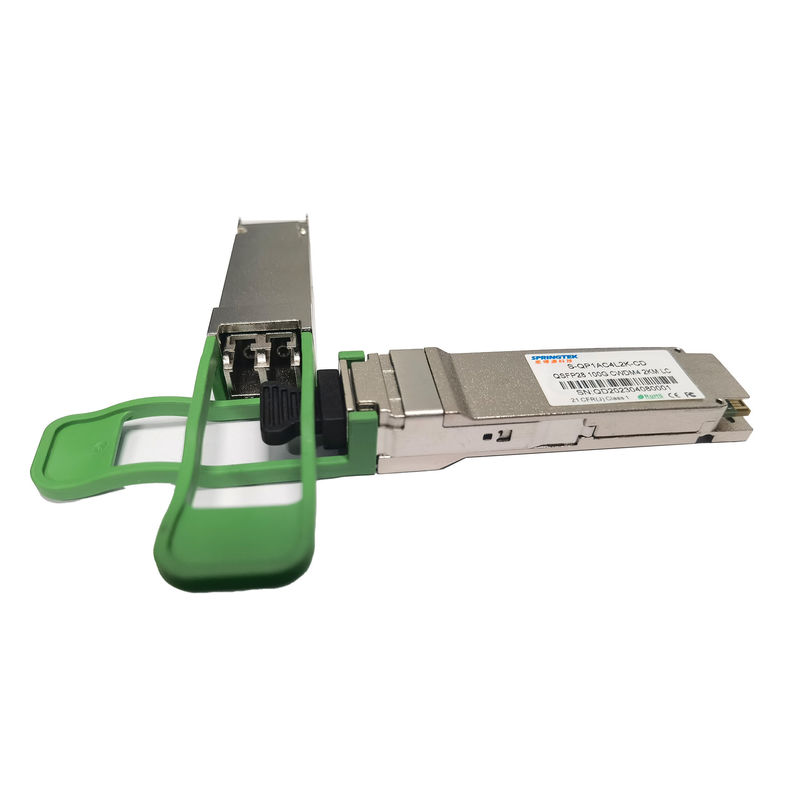

QSFP28 Mô-đun thu phát quang Cisco 100Gbps CWDM4 2Km LC tương thích
Thông tin đặt hàng
|
một phần số |
Mô tả Sản phẩm |
|
S-HỏiP1AC4L2K-ĐĨA CD |
HỏiSFP28, 100Gbps,1271 -1331bước sóng,Stôi,LC,2km, 0ºC~+70ºC, Với DDM, |
Sự miêu tả
Bộ thu phát Springtek 100Gbps CWDM4 QSFP28 được thiết kế để đáp ứng các yêu cầu về liên kết dữ liệu 100G qua SMF lên đến 2km.Nó tương thích với QSFP28 MSA, 100G CLR4, CWDM4 MSA và IEEE 802.3bm.Nó tiết kiệm chi phí, tiêu thụ điện năng thấp với một nguồn điện 3,3V duy nhất.Mô-đun này có tốc độ bit tổng hợp lên tới 103,1Gbps bằng cách ghép 4 làn quang CWDM độc lập, mỗi làn có khả năng truyền 25,78125Gb/s trên 2km SMF.Nó được chế tạo với lớp vỏ hoàn toàn bằng kim loại và có kích thước nhỏ gọn để có hiệu suất EMI vượt trội.
Đặc trưng
Nguồn +3.3V đơn
Nhiệt độ hoạt động:0 đến +70°C
Tuân thủ RoHS (không chì)
Các ứng dụng
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,5 | 4 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Tổng điện năng tiêu thụ | P | - | - | 3,5 | W |
| Tốc độ dữ liệu | BR | - | 25.78125 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ||
| Swing điện áp đầu vào vi sai | VTRONG | 180 | - | 900 | mV | ||
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω | ||
| chấm dứt khác biệt không phù hợp | - | - | 10 | % | |||
| Mất đầu vào vi sai | Mỗi 100G CLR4 MSA | dB | |||||
| Mất trở lại đầu vào chế độ chung | Mỗi 100G CLR4 MSA | dB | |||||
| Đặc tính điện của máy thu | |||||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ||
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 1200 | mV | ||
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω | ||
| chấm dứt khác biệt không phù hợp | - | - | 10 | % | |||
| Đầu ra chênh lệch mất trở lại | Mỗi 100G CLR4 MSA | dB | |||||
| Mất trở lại đầu ra chế độ chung | Mỗi 100G CLR4 MSA | dB | |||||
Đặc điểm quang học
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú | |
| Đặc điểm máy phát | |||||||
| Tỷ lệ tín hiệu trên mỗi làn đường | 25.78125 | GBd | 1 | ||||
| Bước sóng trung tâm làn đường (phạm vi) | λ | 1264,5 | 1271 | 1277,5 | bước sóng | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Tổng công suất phóng trung bình | bĩu môi | 10,5 | dBm | ||||
| Công suất phóng trung bình trên mỗi làn đường | TXPx | -6,5 | 2,5 | dBm | |||
| Tỷ lệ tuyệt chủng | cấp cứu | 3,5 | dB | ||||
| Tỷ lệ triệt tiêu Sidemode | SMSR | 30 | dB | ||||
| Độ ồn cường độ tương đối | RIN | -130 | dB/Hz | ||||
| phản xạ máy phát | -12 | dB |
|
||||
|
Định nghĩa mặt nạ mắt máy phát {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Đặc điểm máy thu | |||||||
| Tỷ lệ tín hiệu trên mỗi làn đường | 25.78125 | GBd | 3 | ||||
| Bước sóng trung tâm làn đường (phạm vi) | λ | 1264,5 | 1271 | 1277,5 | bước sóng | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Nhận Độ bão hòa (OMA) trên mỗi Làn đường | tối đa | 2,5 | |||||
|
Độ nhạy máy thu không căng thẳng (OMA) trên mỗi làn đường |
Rxsens | -10 | dBm | 1,2,3 | |||
| Máy thu phản xạ | -26 | dB | |||||
| LOS | Xác nhận quang học | pd | -11.6 | dBm | |||
| Xác nhận quang học | Pa | -24 | -13.6 | ||||
| độ trễ LOS | 0,5 | dB | |||||
| ghi chú | |||||||
|
|||||||
