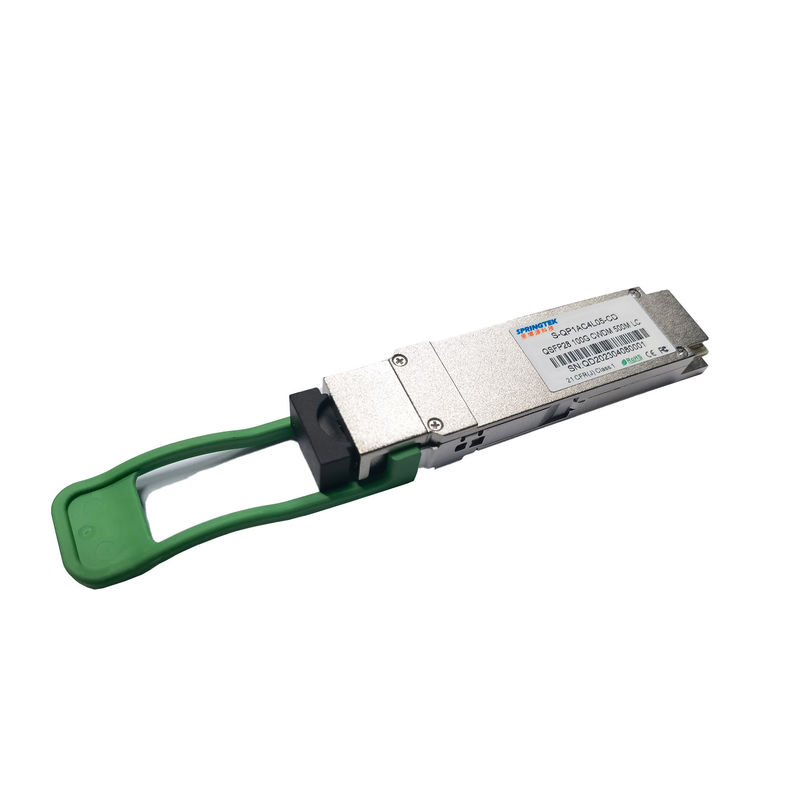

Tương thích Mô-đun thu phát quang Nokia QSFP28 LC 500m CWDM4 100Gbps
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
| S-QP1AC4L05-CD |
QSFP28,100Gbps,1271 -1331nm, SM, LC,500m, 0ºC~+70ºC, Với DDM, |
Sự miêu tả
Springtek 100Gbps CWDM4 QSFP28 được thiết kế cho các ứng dụng truyền thông quang 500m.Mô-đun này chứa bộ phát quang DFB 4 làn, bộ thu quang 4 làn và khối quản lý mô-đun bao gồm 2 giao diện nối tiếp dây.Các tín hiệu quang được ghép thành một sợi quang đơn mode thông qua đầu nối LC tiêu chuẩn công nghiệp.
Đặc trưng
Các ứng dụng
Tiêu chuẩn
Xếp hạng tối đa tuyệt đối
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp tối đa | Vcc | 0 | 3.6 | V | |
| Nhiệt độ bảo quản | ts | -40 | 85 | ℃ | |
| Nhiệt độ trường hợp hoạt động | ttrường hợp | -5 | 75 | ℃ | |
| Độ ẩm tương đối | RH | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Nhiệt độ trường hợp hoạt động | trường hợp | 0 | 70 | ℃ | |
| Cung cấp hiệu điện thế | VCC | 3.135 | 3.3 | 3.465 | V |
| Độ ẩm tương đối | RH | 5 | 85 | % | |
| Sự thât thoat năng lượng | PĐ | 3,5 | W | ||
| Tốc độ dữ liệu (quang học) | DRO | 4*25.78125 | Gbps | ||
| Tốc độ dữ liệu (Điện) | DRE | 4*25.78125 | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp chênh lệch pk-pk | Vpp | 900 | mV | ||
| Trở kháng vi sai đầu vào | Rin | 100 | Om | ||
| Kháng chấm dứt vi sai không phù hợp | 10 | % | |||
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Trở kháng vi sai đầu ra | định tuyến | 100 | Om | ||
| Kháng chấm dứt vi sai không phù hợp | 10 | % | |||
| điện áp đầu ra vi sai | Vout, pp | 400 | 600 | 800 | mV |
Ôđặc điểm ptical
| Thông số | Biểu tượng | tối thiểu | Đặc trưng | tối đa | Đơn vị | Ghi chú |
| Hệ thống điều khiển | ||||||
| Tốc độ tín hiệu trên mỗi làn đường | BR | 25,78125 ± 100 trang/phút | Gb/giây | |||
| truyền bước sóng | λ0 | 1264,5 | 1271 | 1277,5 | bước sóng | |
| λ1 | 1284,5 | 1291 | 1297,5 | bước sóng | ||
| λ2 | 1304.5 | 1311 | 1317.5 | bước sóng | ||
| λ3 | 1324,5 | 1331 | 1337,5 | bước sóng | ||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||
| Tổng công suất phóng trung bình | Ptổng cộng | 8,5 | dBm | |||
| Công suất phóng trung bình, mỗi làn | Pngoài | -6,5 | 2,5 | dBm | ||
| Biên độ điều biến quang (OMA), mỗi làn | POMA | -4 | 2,5 | dBm | ||
| Khởi động TẮT nguồn trên mỗi làn đường | -30 | dBm | ||||
| Hình phạt phát và phân tán (TDP), mỗi làn | TDP | 3.0 | dB | |||
| Tỷ lệ tuyệt chủng (ER) | cấp cứu | 3,5 | dB | |||
| Định nghĩa mặt nạ mắt máy phát {X1,X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Lề mặt nạ | 15 | % | 1 | |||
| Người nhận | ||||||
| Tốc độ báo hiệu trên mỗi làn đường | BR | 25,78125 ± 100 trang/phút | Gb/giây | |||
| Nhận bước sóng | λ0 | 1264,5 | 1271 | 1277,5 | bước sóng | |
| λ1 | 1284,5 | 1291 | 1297,5 | bước sóng | ||
| λ2 | 1304.5 | 1311 | 1317.5 | bước sóng | ||
| λ3 | 1324,5 | 1331 | 1337,5 | bước sóng | ||
| Ngưỡng sát thương, từng làn | 3,5 | dBm | ||||
| Công suất nhận trung bình, mỗi làn | -10 | 4,5 | dBm | |||
| Nhận điện, mỗi làn (OMA) | 2,5 | dBm | 2 | |||
| phản xạ máy thu | -26 | dB | ||||
| Xác nhận LOS | -24 | -13.6 | dBm | |||
| LOS hủy xác nhận | -11.6 | dBm | ||||
| độ trễ LOS | 0,5 | 6 | dB | |||
