S-QP1AL4L40-CD-Lite

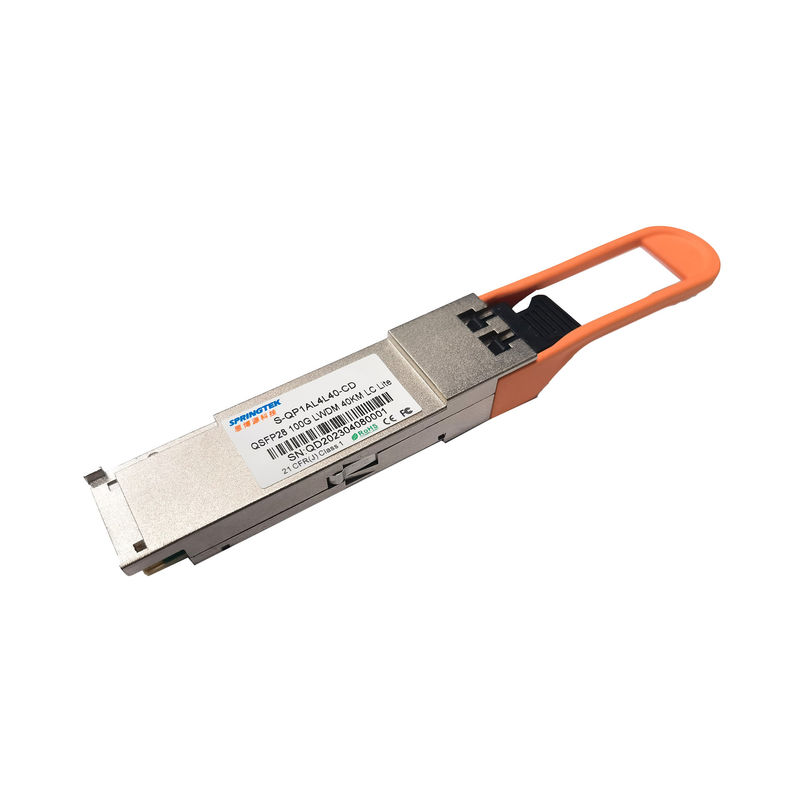

Mô-đun thu phát quang 40Km Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm tương thích
Thông tin đặt hàng
| một phần số | Mô tả Sản phẩm |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps,ER4 Lite,1294-1310nm, SM, LC 40km, 0ºC~+70ºC, Có DDM |
Sự miêu tả
Bộ thu phát quang Springtek 100G QSFP28 ER4 Lite tích hợp đường dẫn thu và phát trên một mô-đun.Ở phía truyền, bốn làn của luồng dữ liệu nối tiếp được khôi phục, hẹn giờ lại và chuyển đến bốn trình điều khiển laser.Các trình điều khiển laser điều khiển 4- EML với bước sóng trung tâm 1296 nm, 1300nm, 1305nm và 1309 nm.Các tín hiệu quang được ghép thành một sợi quang mode đơn thông qua đầu nối LC tiêu chuẩn công nghiệp.Ở phía bên nhận, bốn làn của luồng dữ liệu quang được khử ghép kênh quang bằng bộ khử ghép kênh quang tích hợp.Mỗi luồng dữ liệu được phục hồi bằng APD và bộ khuếch đại trở kháng xuyên, được định thời lại.Mô-đun này có giao diện điện có thể cắm nóng, tiêu thụ điện năng thấp và giao diện nối tiếp 2 dây.
Sản phẩm Springtek được thiết kế với yếu tố hình thức, kết nối quang/điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận đa nguồn QSFP28 (MSA) và tuân thủ IEEE 802.3ba.
Đặc trưng
Các ứng dụng
Tiêu chuẩn
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | -0,3 | 3.6 | V | |
| Phạm vi nhiệt độ lưu trữ | ts | -40 | 85 | °C | |
| Độ ẩm tương đối - Bảo quản | RHS | 0 | 95 | % | |
| Độ ẩm tương đối - Vận hành | RHÔ | 0 | 85 | % |
Điều kiện hoạt động được đề xuất
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động của trường hợp | Tc | 0 | - | 70 | °C |
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3,47 | V |
| Tổng điện năng tiêu thụ | P | - | - | 3,5 | W |
| Tốc độ dữ liệu | BR | - | 25.78125 | - | Gbps |
Đặc điểm điện từ
| Đặc tính điện của máy phát | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Swing điện áp đầu vào vi sai | VTRONG | 180 | - | 1000 | mV |
| Phụ thuộc đầu vào vi sai Tx | zTRONG | - | 100 | - | Ω |
| Mất đầu vào vi sai | Mỗi 100Gbase-ER4 | dB | |||
| Mất trở lại đầu vào chế độ chung | Mỗi 100Gbase-ER4 | dB | |||
| Đặc tính điện của máy thu | |||||
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị |
| Điện áp đầu ra vi sai Swing | VNGOÀI | 300 | - | 1200 | mV |
| Rx chênh lệch đầu ra | zNGOÀI | - | 100 | - | Ω |
| Đầu ra chênh lệch mất trở lại | Mỗi 100Gbase-ER4 | dB | |||
| Mất trở lại đầu ra chế độ chung | Mỗi 100Gbase-ER4 | dB | |||
đặc điểm ptical
| Tham số | Biểu tượng | tối thiểu | gõ | tối đa | Đơn vị | ghi chú |
| Đặc điểm máy phát | ||||||
| Tỷ lệ tín hiệu trên mỗi làn đường | 25.78125 | GBd | 1 | |||
| Bước sóng trung tâm làn đường (phạm vi) | λ | 1294.53 | 1295.56 | 1296.59 | bước sóng | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | - | dB | |
| Tổng công suất phóng trung bình | PTỔNG CỘNG | - | - | 10,5 | dBm | |
| Công suất phóng trung bình, mỗi làn | PNGOÀI | -2,9 | - | 4,5 | dBm | |
| Độ rộng phổ (-20dB) | σ | - | 1 | bước sóng | ||
| Công suất khởi động trung bình của máy phát TẮT, mỗi làn | PTẮT | - | - | -30 | dBm | |
| Tỷ lệ tuyệt chủng | cấp cứu | 4 | - | - | dB | |
| Truyền phản xạ | RFL | - | - | -12 | dB | |
|
Định nghĩa mặt nạ mắt đầu ra {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| Đặc điểm máy thu | ||||||
| Tỷ lệ tín hiệu trên mỗi làn đường | 25.78125 | GBd | ||||
| Bước sóng trung tâm làn đường (phạm vi) | λ | 1294.53 | 1295.56 | 1296.59 | bước sóng | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Ngưỡng thiệt hại | THd | -3 | dBm | 1 | ||
| Tổng công suất nhận trung bình | 2.0 | dBm | ||||
| Độ nhạy của máy thu (OMA), mỗi làn | SenOMA1 | - | -16,5 | - | dBm | 1 |
| Độ nhạy của máy thu (OMA), mỗi làn | SenOMA2 | - | -20,5 | -19 | dBm | 2 |
| Xác nhận LOS | LOSA | - | -26 | - | dBm | |
| LOS hủy xác nhận | MẤT | - | -24 | - | dBm | |
| độ trễ LOS | MẤT | 0,5 | - | - | dB | |
| ghi chú | ||||||
|
1. Máy thu phải có khả năng chịu đựng mà không bị hư hại khi tiếp xúc liên tục với tín hiệu đầu vào quang đã điều chế có mức công suất này trên một làn.Máy thu không phải hoạt động chính xác ở công suất đầu vào này. 2. 25,78125Gb/giây,NRZ,PRBS 231-1,BER=1x10-12. 3. 27,95249Gb/giây,NRZ,PRBS 231-1,BER=5x10-5. |
||||||
